REMAX 600

Mobile Prallbrecher

Die REMAX 600 setzt neue Maßstäbe in der mobilen Primär- und Sekundärzerkleinerung. Mit beeindruckenden 600 Tonnen pro Stunde Durchsatzleistung, einem optimierten Pallbrecher und einer Vielzahl innovativer Technologien bietet diese Anlage ein vollkommen neues Leistungsniveau. Ob im Steinbruch, auf der Baustelle oder in Recyclingdepots, die REMAX 600 überzeugt mit höchster Effizienz, Flexibilität und Wirtschaftlichkeit.

Dank intelligenter Ausstattung wie Vorabsiebung, Windsichtung, Magnetabscheidung und optionalen Nachsiebeinheiten lassen sich bis zu fünf hochwertige Endprodukte in einem einzigen Arbeitsgang erzeugen. Der diesel-elektrische Hybrid-Antrieb reduziert Verbrauch und Emissionen, während die kompakte Bauweise mit hydraulisch einklappbaren Komponenten einen schnellen und unkomplizierten Einsatz ermöglicht.

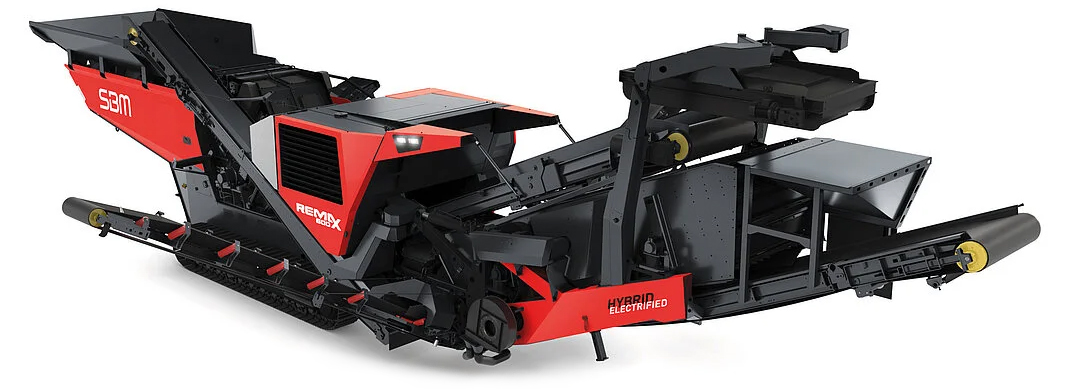

FUNKTIONSÜBERSICHT

Frequenzgesteuerte Aufgaberinne

Breite: 1.300 mm
Verschleißauskleidung aus hochverschleißfestem Stahl
Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast

Aktive Vorabsiebung

2-Deck-Kreisschwingersieb
B: 1.300 mm x L: 2.400 mm
separater/kompletter Austrag/Bypass der Siebfraktionen über manuelle 3-Wege-Klappe

Vorabsiebungsband

Abwurfhöhe: 2.850 mm
Haldenvolumen bis zu 150 t (Nierenhalde)
Hydraulisch schwenkbar für Transport und im Betrieb

Brecher Abzugsband

Qualität: Rip-Stop
Abwurfhöhe: 4.500 mm
Haldenvolumen bis zu 200 t
Hydraulisch klappbar für Transport

Magnet Abscheider

Elektromagnet queraustragend
Option: Permanentmagnet längsaustragend, hydraulisch abgestützt
Jeweils hydraulisch höhenverstellbar über Funkfernbedienung

1- oder 2-/3-Deck Nachsiebeinheit

1- / 2- / 3-Deck Kreisschwingersieb mit Doppelantrieb
Siebgröße:
- 1 Decker Variante: 1.800 x 6.000 mm
- 2-/3- Decker Variante: 1.800 x 5.500 mm
Feinkornband, Mittelkornbänder, hydr. klappbar
Gesamthaldenvolumen bis zu 180 t
Einfach demontierbar
- Gewicht 1-Deck: ca. 14.000 kg
- Gewicht 2-Deck: ca. 15.250 kg
- Gewicht 3-Deck: ca. 16.500 kg

Fahrrahmen und Kettenlaufwerk

Verstärkte und gewichtsoptimierte Rahmenkonstruktion
Kettenfahrwerk in Rahmen integriert
Proportionalantrieb
Geschwindigkeit: max. 0,80 km/h
Steigfähigkeit: 27 %

Brecherabzugsrinne

Breite: 1.500 mm
Verschleißauskleidung aus hochverschleißfestem Stahl
FU-gesteuerter Antrieb mit Abreinigungsfunkion

Überkorn-Rückführband

Stufenlos einstellbare Bandgeschwindigkeit
Hydraulisch schwenkbar auf Halde
Abwurfhöhe = 4.700 mm
Haldenvolumen bis zu 220 t
Hydraulisch klappbar für Transport

9,0 m³ Aufgabebunker

Konstruktion aus hochverschleißfesten Stahl
Dreiseitig, klappbare Wände
Automatische Verriegelung

Frequenzgesteuerte Aufgaberinne

Breite: 1.300 mm
Verschleißauskleidung aus hochverschleißfestem Stahl
Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast

Aktive Vorabsiebung

2-Deck-Kreisschwingersieb
B: 1.300 mm x L: 2.400 mm
separater/kompletter Austrag/Bypass der Siebfraktionen über manuelle 3-Wege-Klappe

Vorabsiebungsband

Abwurfhöhe: 2.850 mm
Haldenvolumen bis zu 150 t (Nierenhalde)
Hydraulisch schwenkbar für Transport und im Betrieb

Brecher Abzugsband

Qualität: Rip-Stop
Abwurfhöhe: 4.500 mm
Haldenvolumen bis zu 200 t
Hydraulisch klappbar für Transport

Magnet Abscheider

Elektromagnet queraustragend
Option: Permanentmagnet längsaustragend, hydraulisch abgestützt
Jeweils hydraulisch höhenverstellbar über Funkfernbedienung

1- oder 2-/3-Deck Nachsiebeinheit

1- / 2- / 3-Deck Kreisschwingersieb mit Doppelantrieb
Siebgröße:
- 1 Decker Variante: 1.800 x 6.000 mm
- 2-/3- Decker Variante: 1.800 x 5.500 mm
Feinkornband, Mittelkornbänder, hydr. klappbar
Gesamthaldenvolumen bis zu 180 t
Einfach demontierbar
- Gewicht 1-Deck: ca. 14.000 kg
- Gewicht 2-Deck: ca. 15.250 kg
- Gewicht 3-Deck: ca. 16.500 kg

Fahrrahmen und Kettenlaufwerk

Verstärkte und gewichtsoptimierte Rahmenkonstruktion
Kettenfahrwerk in Rahmen integriert
Proportionalantrieb
Geschwindigkeit: max. 0,80 km/h
Steigfähigkeit: 27 %

Brecherabzugsrinne

Breite: 1.500 mm
Verschleißauskleidung aus hochverschleißfestem Stahl
FU-gesteuerter Antrieb mit Abreinigungsfunkion

Überkorn-Rückführband

Stufenlos einstellbare Bandgeschwindigkeit
Hydraulisch schwenkbar auf Halde
Abwurfhöhe = 4.700 mm
Haldenvolumen bis zu 220 t
Hydraulisch klappbar für Transport

9,0 m³ Aufgabebunker

Konstruktion aus hochverschleißfesten Stahl
Dreiseitig, klappbare Wände
Automatische Verriegelung

EINSATZ

Naturstein, Sand & Kies

KALKSTEIN
0/1.000 auf 0/90

Produktleistung: 600 t/h
Dieselverbrauch: 50 l/h
Schlagleisten: 2 hoch / 2tief, zähhart

Naturstein, Sand & Kies

FLUSSKIES
0/500 auf 0/32

Produktleistung: 320 t/h
Dieselverbrauch: 42 l/h
Schlagleisten: 4 hoch, chromhart Keramik

Bauschutt & Recycling

BETON & ZIEGEL
0/800 auf 0/45

Produktleistung: 340 t/h
Dieselverbrauch: 38 l/h
Schlagleisten: 2 hoch / 2 tief, zähhart Keramik

Bauschutt & Recycling

ASPHALTSCHOLLEN
auf 0/22

Produktleistung: 300 t/h
Dieselverbrauch: 48 l/h
Schlagleisten: 4 hoch / chromhart Keramik

Optionen

1 oder 2-fach Windsichtng mit Frequenzumrichter
Anlagen-Netzbetrieb (Plug-in)
Einrollen-Bandwaagen (alle Fraktionen)
Wasserbesprühung Brecherein- und Auslauf & Bandabwurf

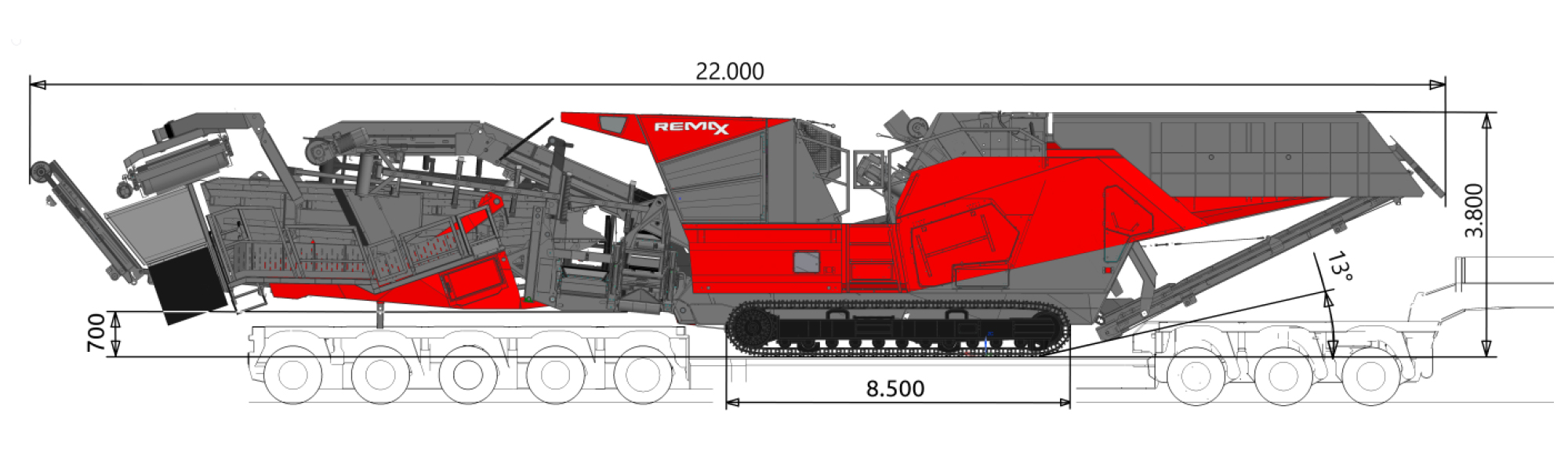

ABMESSUNGEN	Länge	Breite	Höhe	Gewicht
Ohne Nachsiebeinheit	15.950 mm	3.490 mm	3.800 mm	63.000 kg
Mit Nachsiebeinheit 1-Deck	22.000 mm	3.490 mm	3.800 mm	76.500 kg
Mit Nachsiebeinheit 2-Deck	22.000 mm	3.490 mm	3.800 mm	77.750 kg
Mit Nachsiebeinheit 3-Deck	22.000 mm	3.490 mm	3.800 mm	79.800 kg

Technische Daten
Aufgabeleistung (t/h)	bis 600
Einlauf Brecher (B x H in mm)	1.380 x 1.000
Antrieb Brecher (kW)	250
Diesel-Generatoreinheit (kVA)	520
Nachseibeanlage (1,2,3 Deck Option)	ja

HARD FACTS
Brechereinlauf	1.380 x 1.000 (1.200) mm
Aufgabegröße (max. Raumdiagonale)	0 - 1.000 mm (bis zu 800 kg pro Einzelstück)
Aufgabeleistung	max. 600 t/h
Endkörnung	0 - 22 bis 0 - 90 mm

ANTRIEBSSYSTEM
Motor	CUMMINS X15
Betriebsdrehzahl	4-stufig
Tankinhalt Diesel/Adblue	720l/115l
Generator	520 kVA
Elektromotor Brecher	250 kW (bis zu 375 kW Spitze)
Plug-In Netzanschluss (Option)	400V, 520 kVA; 50 - 60 hz
Plug-Out Stromversorgung	400 V, 63A

*Alle technischen Angaben wurden sorgfältig erstellt, erfolgen jedoch ohne Gewähr.

HYBRID-PIONIERE – SEIT 1980

Nur SBM setzt konsequent auf die Vorteile des rein elektrischen Antriebs von Förder-, Brech- und Siebkomponenten bei mobilen Brechanlagen aller Leistungsklassen. Im autarken Diesel-Betrieb liefert eine Motor/Generator-Einheit bei niedrigen, konstanten Drehzahlen die Energie: emissionsarm, leise und extrem sparsam. Alle elektrischen Antriebe mit ihren Kabel- und Steckverbindungen sind praktisch wartungsfrei, verursachen keine thermischen oder Stand-By-Verluste und reduzieren Umweltgefährdungen durch große Hydrauliköl-Volumen entscheidend. Im optionalen Netzbetrieb legen Sie einfach einen Schalter um, und alles an der Anlage funktioniert wie gewohnt – nur ohne Diesel.

Alles im Griff mit CRUSH CONTROL

Intuitive Bedienbarkeit, schnelle Reaktionen im Bedarfsfall und die deutliche Entlastung von Maschinisten, Technikern oder Disponenten sind die Vorteile unserer Anlagensteuerung CRUSH CONTROL mit mobilfunk-basierter App-Lösung.

INTUITIV UND SICHER

Einfacher Anlagen-Start/Stop über klassische Drucktaster
Bedienerführung und Status-Anzeige über 10-Zoll-Farb-Display
Schnelle Anpassung von Leistungsparametern via Touchscreen

OPTIMIERTE PRODUKTIVITÄT

Kontinuierliche Überwachung aller Anlagenfunktionen
Lastabhängige Brecherbeschickung über frequenzgesteuerte Aufgaberinne
Komfortable und sichere Ein-Mann-Bedienung der Komplettanlage über multifunktionale Fernsteuerung vom Bagger/Lader aus

IMMER INFORMIERT

Aktuelle Standort- und Maschinen-Daten über personalisierte App-Lösung
Jederzeit und überall abrufbar via Internet
Individuell konfigurierbare Informationen zu Betriebsdaten, Produktionsleistungen (opt.) und Wartungsstatus Ihrer Anlage

SCHNELLER SUPPORT

Autorisierter Fernzugriff auf Maschinenfunktionen durch SBM-Techniker oder den Kundendienst
Schnelle Störungsbehebung oder Prozessoptimierung ohne Vorort-Intervention
