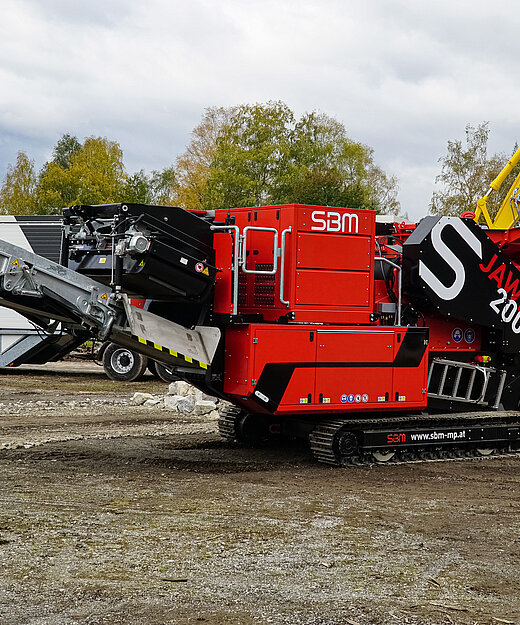

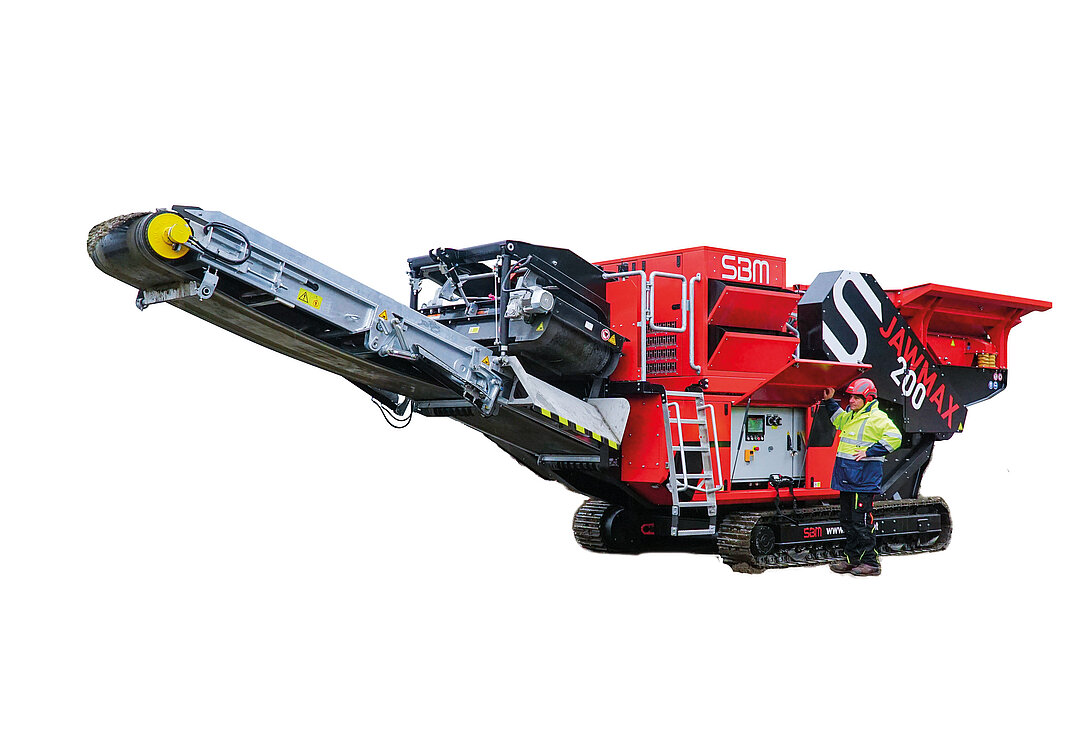

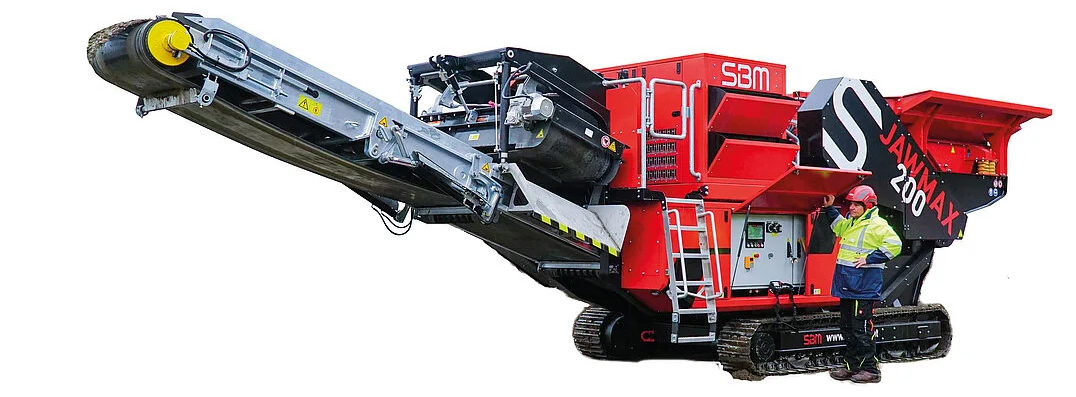

JAWMAX® 200
Mobile Backenbrecher
Das stärkste Leichtgewicht in der Kompaktklasse. Ein mobiler Backenbrecher für Naturstein und Baustoff-Recycling auf den Markt gebracht, der bei minimalem Eigengewicht und kompaktem Transportmaß maximale Leistungsstärke garantiert.
FUNKTIONSÜBERSICHT
Überband Magnet
- Permanentmagnet
- Hydraulisch höhenverstellbar
Biegezone
- Stabile Umlenkplatte zum Schutz des Austragsgurtes
- Reduktion von Blockaden bei Recyclinganwendungen
Frequenzgesteuerte Aufgaberostrinne
- Breite: 900 mm
- Verschleißauskleidung aus hochverschleißfestem Stahl
- Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast
- Option: Schwerlastzinken
4,0 m³ Aufgabebunker
- Konstruktion aus hochverschleißfesten Stahl
- Dreiseitig, starre Wände
Fahrrahmen und Kettenlaufwerk
- Verstärkte und gewichtsoptimierte Rahmenkonstruktion
- Kettenfahrwerk in Rahmen integriert
- Proportionalantrieb
- Geschwindigkeit: max. 1,25 km/h
- Steigfähigkeit: 27 %
Brecher Abzugsband
- Rip-Stop
- Abwurfhöhe: 2.900 mm
- Haldenvolumen bis zu 140 t
- Hydraulisch klappbar für Transport
- Hydraulisch absenkbar für Inspektion
Überband Magnet
- Permanentmagnet
- Hydraulisch höhenverstellbar
Biegezone
- Stabile Umlenkplatte zum Schutz des Austragsgurtes
- Reduktion von Blockaden bei Recyclinganwendungen
Frequenzgesteuerte Aufgaberostrinne
- Breite: 900 mm
- Verschleißauskleidung aus hochverschleißfestem Stahl
- Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast
- Option: Schwerlastzinken
4,0 m³ Aufgabebunker
- Konstruktion aus hochverschleißfesten Stahl
- Dreiseitig, starre Wände
Fahrrahmen und Kettenlaufwerk
- Verstärkte und gewichtsoptimierte Rahmenkonstruktion
- Kettenfahrwerk in Rahmen integriert
- Proportionalantrieb
- Geschwindigkeit: max. 1,25 km/h
- Steigfähigkeit: 27 %
Brecher Abzugsband
- Rip-Stop
- Abwurfhöhe: 2.900 mm
- Haldenvolumen bis zu 140 t
- Hydraulisch klappbar für Transport
- Hydraulisch absenkbar für Inspektion

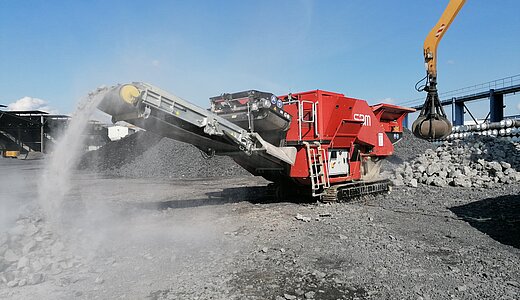

EINSATZ
KALKSTEIN
0/550 auf 0/180
Produktleistung: 250 t/h
Dieselverbrauch: 15 l/h
Brechbacken: MNMO
FLUSSKIES
0/400 auf 0/90
Produktleistung: 160 t/h
Dieselverbrauch: 14 l/h
Brechbacken: MN
BETON & ZIEGEL
0/500 auf 0/90
Produktleistung: 170 t/h
Dieselverbrauch: 14 l/h
Brechbacken: MNMO
ASPHALTSCHOLLEN
auf 0/90
Produktleistung: 160 t/h
Dieselverbrauch: 15 l/h
Brechbacken: MNMO
Optionen
- Füllstandsensor für Brechkammer
- Vorabsiebeband
- Bandrollenwaage für die Austragbänder
- LED Beleuchtungssystem
- Netz/Generator Wahlsystem (Plug-In)
- Betankungspumpe

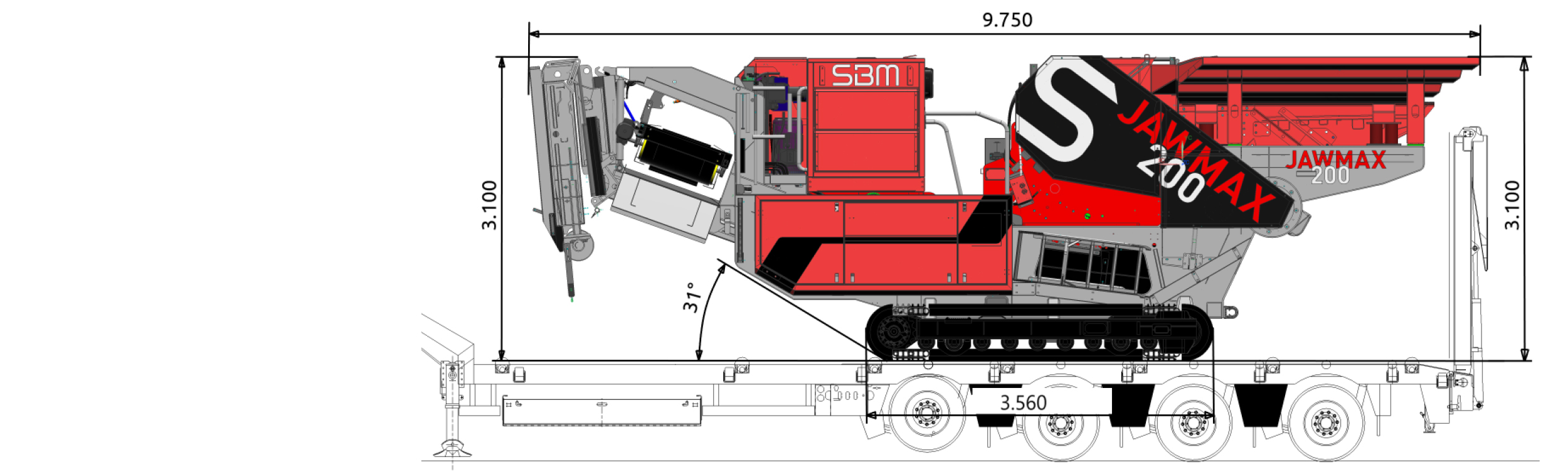

| ABMESSUNGEN | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|
| In Transportstellung | 9.750 mm | 2.550 mm | 3.100 mm | 27.500 kg |
| Mit Nachsiebeinheit 1-Deck | 11.850 mm | 3.700 mm | 3.100 mm | 27.500 kg |
| TECHNISCHE DATEN | |
|---|---|
| Aufgabeleistung | bis 250 t/h |
| Einlauf Brecher | 1.000 x 600 mm |
| Antrieb Brecher | 75 kW |
| Diesel-Generatoreinheit | 150 kVA |
| HARD FACTS | |
|---|---|
| Brechereinlauf | 1.000 x 600 mm |
| Aufgabegröße (max. Raumdiagonale) | 0 - 550 mm (bis zu 400 kg pro Einzelstück) |
| Aufgabeleistung | max. 250 t/h |
| Endkörnung | 0 - 60 bis 0 - 220 mm |
| ANTRIEBSSYSTEM | |
|---|---|
| Motor | CUMMINS B6.7 |
| Betriebsdrehzahl | 2-stufig |
| Tankinhalt Diesel/Adblue | 300l/38l |
| Generator | 150 kVA |
| Elektromotor Brecher | 75 kW (bis zu 112 kW Spitze) |
| Plug-In Netzanschluss (Option) | 400V, 150 kVA |
| Plug-Out Stromversorgung | 400 V, 16A |

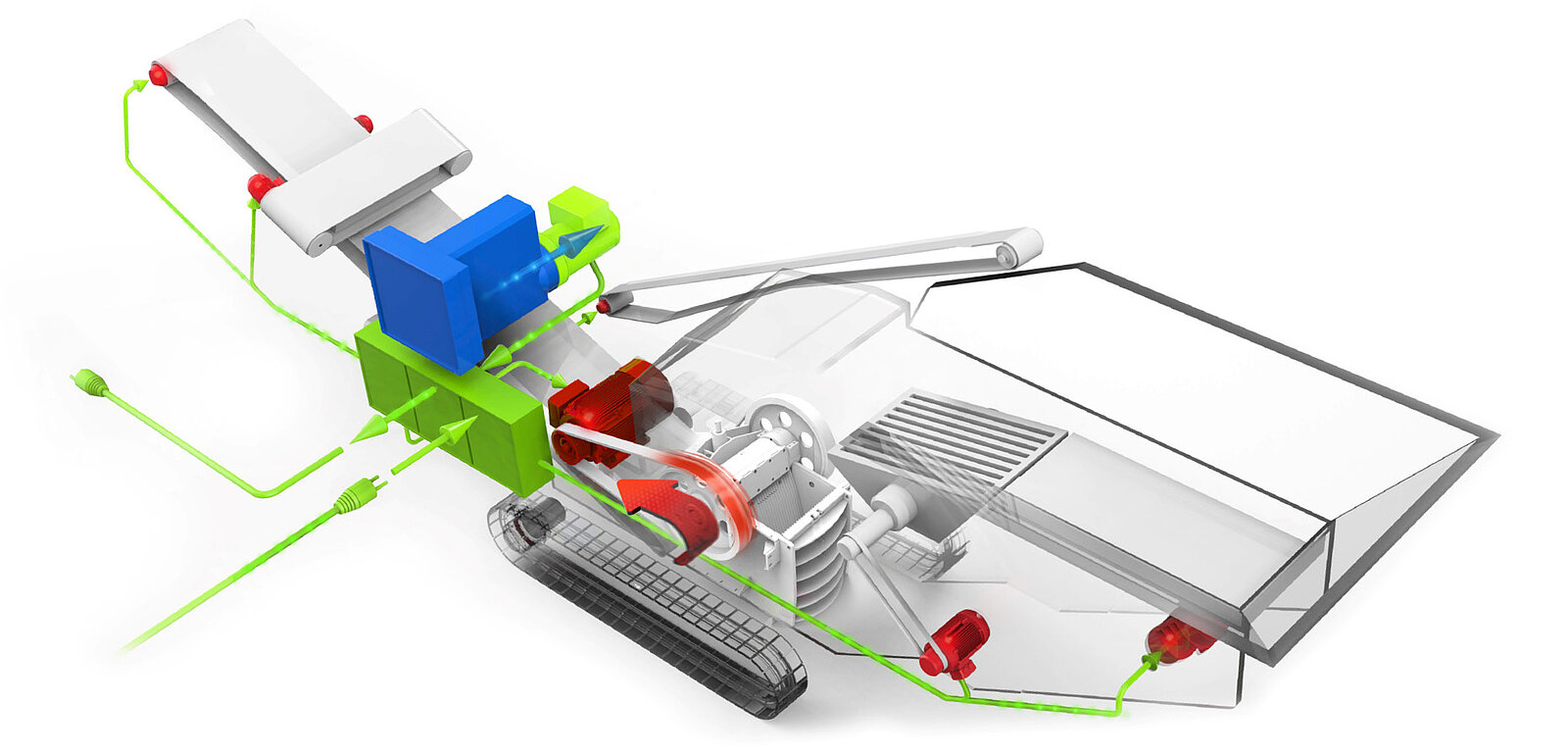

HYBRID-PIONIERE – SEIT 1980
Nur SBM setzt konsequent auf die Vorteile des rein elektrischen Antriebs von Förder-, Brech- und Siebkomponenten bei mobilen Brechanlagen aller Leistungsklassen. Im autarken Diesel-Betrieb liefert eine Motor/Generator-Einheit bei niedrigen, konstanten Drehzahlen die Energie: emissionsarm, leise und extrem sparsam. Alle elektrischen Antriebe mit ihren Kabel- und Steckverbindungen sind praktisch wartungsfrei, verursachen keine thermischen oder Stand-By-Verluste und reduzieren Umweltgefährdungen durch große Hydrauliköl-Volumen entscheidend. Im optionalen Netzbetrieb legen Sie einfach einen Schalter um, und alles an der Anlage funktioniert wie gewohnt – nur ohne Diesel.
Alles im Griff mit CRUSH CONTROL
Intuitive Bedienbarkeit, schnelle Reaktionen im Bedarfsfall und die deutliche Entlastung von Maschinisten, Technikern oder Disponenten sind die Vorteile unserer Anlagensteuerung CRUSH CONTROL mit mobilfunk-basierter App-Lösung.
INTUITIV UND SICHER
- Einfacher Anlagen-Start/Stop über klassische Drucktaster
- Bedienerführung und Status-Anzeige über 10-Zoll-Farb-Display
- Schnelle Anpassung von Leistungsparametern via Touchscreen
OPTIMIERTE PRODUKTIVITÄT
- Kontinuierliche Überwachung aller Anlagenfunktionen
- Lastabhängige Brecherbeschickung über frequenzgesteuerte Aufgaberinne
- Komfortable und sichere Ein-Mann-Bedienung der Komplettanlage über multifunktionale Fernsteuerung vom Bagger/Lader aus
IMMER INFORMIERT
- Aktuelle Standort- und Maschinen-Daten über personalisierte App-Lösung
- Jederzeit und überall abrufbar via Internet
- Individuell konfigurierbare Informationen zu Betriebsdaten, Produktionsleistungen (opt.) und Wartungsstatus Ihrer Anlage
SCHNELLER SUPPORT
- Autorisierter Fernzugriff auf Maschinenfunktionen durch SBM-Techniker oder den Kundendienst
- Schnelle Störungsbehebung oder Prozessoptimierung ohne Vorort-Intervention
Kontaktieren Sie uns oder finden Sie einen Vertriebspartner in Ihrer Nähe
