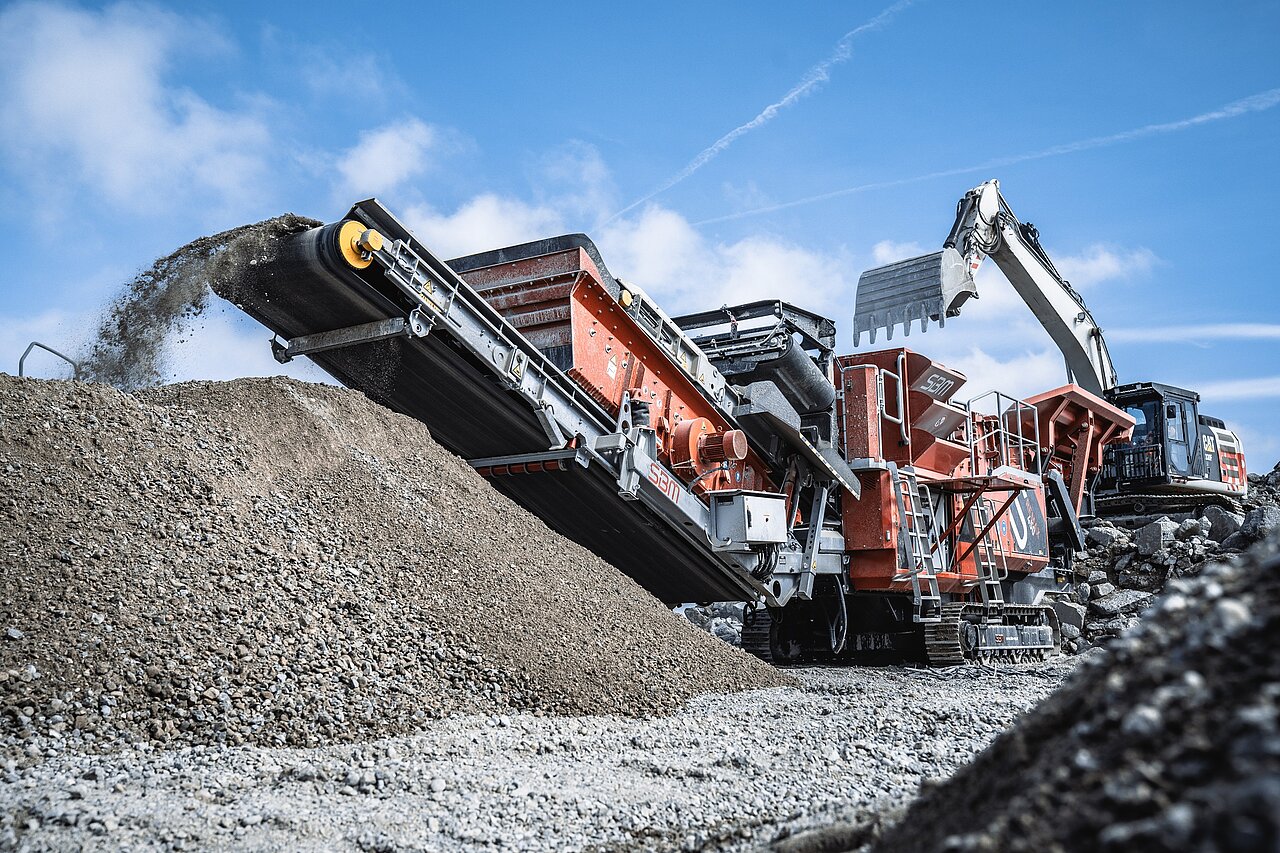

REMAX 450

Mobile Prallbrecher



Großes Aufgabevolumen – hocheffizientes ­Vorsieb – RCI-Prallbrecher – durchsatzstarkes Nachsieb: Mit dem REMAX 450 setzt SBM neue Maßstäbe im flexiblen und profitablen Mobilbrechen. Ob als Primärbrecher im Recycling mit armiertem Betonbruch, Bauschutt und Asphalt oder als kompakter, vielseitiger Sekundärbrecher in den unterschiedlichsten Rohstoffen: Wir liefern großen Ausstoß, hohe Produktqualität und niedrige Betriebskosten im Paket.
Dank intelligenter Ausstattung wie Vorabsiebung, Windsichtung, Magnetabscheidung und optionalen Nachsiebeinheiten lassen sich bis zu fünf hochwertige Endprodukte in einem einzigen Arbeitsgang erzeugen. Der diesel-elektrische Hybrid-Antrieb reduziert Verbrauch und Emissionen, während die kompakte Bauweise mit hydraulisch einklappbaren Komponenten einen schnellen und unkomplizierten Einsatz ermöglicht.

FUNKTIONSÜBERSICHT

1- oder 2-Deck Nachsiebeinheit

  • 1- oder 2- Deck Kreisschwingersieb mit Doppelantrieb
  • 1- / 2- Deck: 1.400 x 3.750 mm
  • Feinkornband
  • Abwurfhöhe: 3.500 mm
  • Gesamthaldenvolumen bis zu 180 t
  • Einfach demontierbar

Vorabsiebungs­band

  • Abwurfhöhe: 2.900 mm
  • Haldenvolumen bis zu 90 t
  • Hydraulisch klappbar für Transport

Fahrrahmen und Kettenlaufwerk

  • Verstärkte und gewichtsoptimierte Rahmenkonstruktion
  • Kettenfahrwerk in Rahmen integriert
  • Proportionalantrieb
  • Geschwindigkeit: max. 0,80 km/h
  • Steigfähigkeit: 27 %

Brecherabzugsrinne

  • Breite: 1.350 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • FU-gesteuerter Antrieb mit Abreinigungsfunkion

Überkorn-Rückführband

  • Stufenlos einstellbare Bandgeschwindigkeit
  • Hydraulisch schwenkbar auf Halde
  • Abwurfhöhe = 4.400 mm
  • Haldenvolumen bis zu 180 t
  • Hydraulisch klappbar für Transport

Brecher Abzugsband

  • Qualität: Rip-Stop
  • Abwurfhöhe: 3.550 mm
  • Haldenvolumen bis zu 160 t
  • Hydraulisch klappbar für Transport

Aktive Vorabsiebung

  • 2-Deck-Kreisschwingersieb
  • B: 1.200 mm x L: 2.200 mm
  • separater/kompletter Austrag/Bypass der Siebfraktionen über manuelle 3-Wege-Klappe

Magnet Abscheider

  • Option: Permanent- oder Elektromagnet
  • Jeweils hydraulisch höhenverstellbar über Funkfernbedienung

Frequenzgesteuerte Aufgaberostrinne

  • Breite: 1.200 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast

8,0 m³ Aufgabebunker

  • Konstruktion aus hochverschleißfesten Stahl
  • Dreiseitig, klappbare Wände

1- oder 2-Deck Nachsiebeinheit

  • 1- oder 2- Deck Kreisschwingersieb mit Doppelantrieb
  • 1- / 2- Deck: 1.400 x 3.750 mm
  • Feinkornband
  • Abwurfhöhe: 3.500 mm
  • Gesamthaldenvolumen bis zu 180 t
  • Einfach demontierbar

Vorabsiebungs­band

  • Abwurfhöhe: 2.900 mm
  • Haldenvolumen bis zu 90 t
  • Hydraulisch klappbar für Transport

Fahrrahmen und Kettenlaufwerk

  • Verstärkte und gewichtsoptimierte Rahmenkonstruktion
  • Kettenfahrwerk in Rahmen integriert
  • Proportionalantrieb
  • Geschwindigkeit: max. 0,80 km/h
  • Steigfähigkeit: 27 %

Brecherabzugsrinne

  • Breite: 1.350 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • FU-gesteuerter Antrieb mit Abreinigungsfunkion

Überkorn-Rückführband

  • Stufenlos einstellbare Bandgeschwindigkeit
  • Hydraulisch schwenkbar auf Halde
  • Abwurfhöhe = 4.400 mm
  • Haldenvolumen bis zu 180 t
  • Hydraulisch klappbar für Transport

Brecher Abzugsband

  • Qualität: Rip-Stop
  • Abwurfhöhe: 3.550 mm
  • Haldenvolumen bis zu 160 t
  • Hydraulisch klappbar für Transport

Aktive Vorabsiebung

  • 2-Deck-Kreisschwingersieb
  • B: 1.200 mm x L: 2.200 mm
  • separater/kompletter Austrag/Bypass der Siebfraktionen über manuelle 3-Wege-Klappe

Magnet Abscheider

  • Option: Permanent- oder Elektromagnet
  • Jeweils hydraulisch höhenverstellbar über Funkfernbedienung

Frequenzgesteuerte Aufgaberostrinne

  • Breite: 1.200 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast

8,0 m³ Aufgabebunker

  • Konstruktion aus hochverschleißfesten Stahl
  • Dreiseitig, klappbare Wände

EINSATZ

Naturstein, Sand & Kies

KALKSTEIN
0/800 auf 0/90

Produktleistung: 450 t/h
Dieselverbrauch: 32 l/h
Schlagleisten: 2 hoch / 2tief, zähhart

Naturstein, Sand & Kies

FLUSSKIES
0/400 auf 0/32

Produktleistung: 210 t/h
Dieselverbrauch: 25 l/h
Schlagleisten: 4 hoch, chromhart Keramik

Bauschutt & Recycling

BETON & ZIEGEL
0/600 auf 0/45

Produktleistung: 220 t/h
Dieselverbrauch: 22 l/h
Schlagleisten: 2 hoch / 2 tief, zähhart Keramik

Bauschutt & Recycling

ASPHALTSCHOLLEN
auf 0/22

Produktleistung: 200 t/h
Dieselverbrauch: 28 l/h
Schlagleisten: 4 hoch / chromhart Keramik

Optionen

  • 1, oder 2-fach Windsichtung mit Frequenzumrichter
  • Anlagen-Netzbetrieb (Plug-in)
  • Einrollen-Bandwaagen (alle Fraktionen)
  • Wasserbesprühung Brecherein- und Auslauf & Bandabwurf

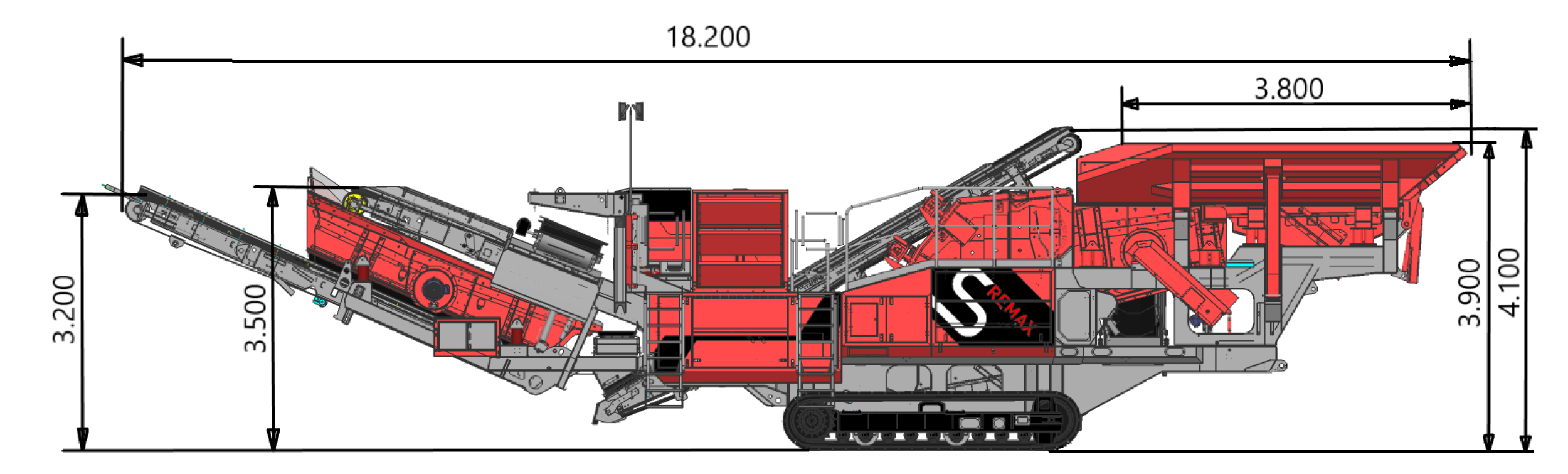

ABMESSUNGEN Länge Breite Höhe Gewicht
ohne Nachsiebeinheit 14.500 mm 3.000 mm 3.600 mm 47.000 kg
mit Nachsiebeinheit 1-Deck 17.450 mm 3.000 mm 3.600 mm 52.500 kg
mit Nachsiebeinheit 2-Deck 17.450 mm 3.000 mm 3.600 mm 54.300 kg
Technische Daten
Aufgabeleistung (t/h) bis 450
Einlauf Brecher (B x H in mm) 1.270 x 800
Antrieb Brecher (kW) 160
Diesel-Generatoreinheit (kVA)

300
Nachseibeanlage (1, 2 - Deck Option) ja
HARD FACTS
Brechereinlauf 1.270 x 800 (1.000) mm
Aufgabegröße (max. Raumdiagonale) 0 - 800 mm (bis zu 600 kg pro Einzelstück)
Aufgabeleistung max. 450 t/h
Endkörnung 0 - 22 bis 0 - 90 mm
ANTRIEBSSYSTEM
Motor CUMMINS L9
Betriebsdrehzahl 4-stufig
Tankinhalt Diesel/Adblue 550l/38l
Generator 300 kVA
Elektromotor Brecher 160 kW (bis zu 240 kW Spitze)
Plug-In Netzanschluss (Option) 400V, 300 kVA; 50 - 60 hz
Plug-Out Stromversorgung 400 V, 63A

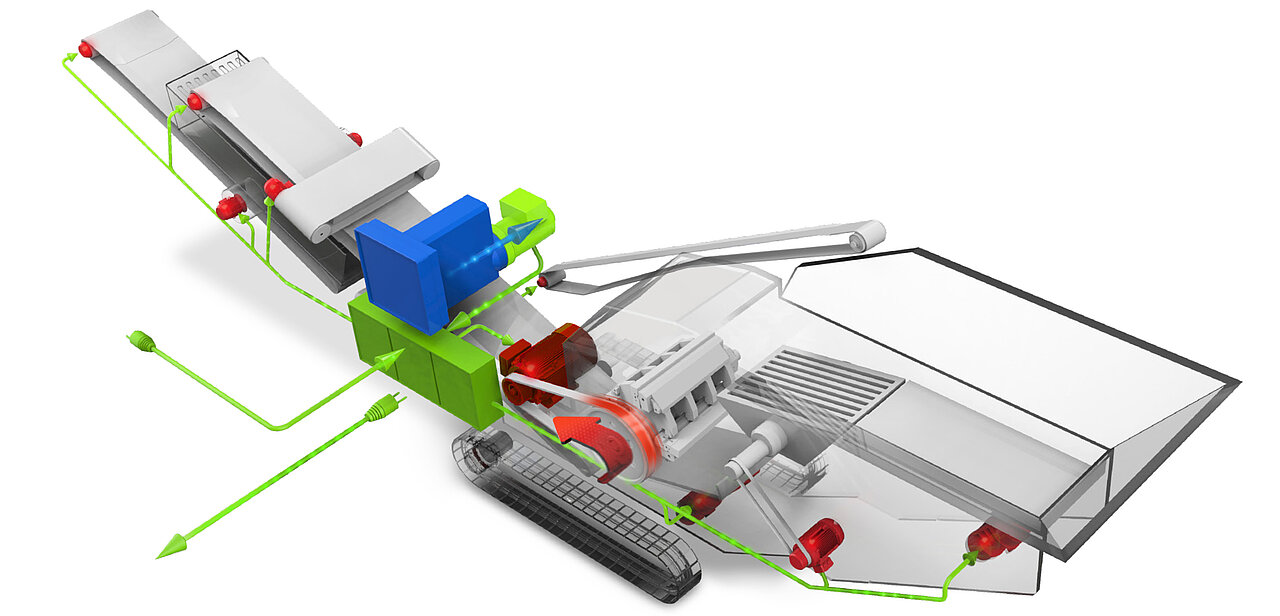

HYBRID-PIONIERE – SEIT 1980

Nur SBM setzt konsequent auf die Vorteile des rein elektrischen Antriebs von Förder-, Brech- und Siebkomponenten bei mobilen Brechanlagen aller Leistungsklassen. Im autarken Diesel-Betrieb liefert eine Motor/Generator-Einheit bei niedrigen, konstanten Drehzahlen die Energie: emissionsarm, leise und extrem sparsam. Alle elektrischen Antriebe mit ihren Kabel- und Steckverbindungen sind praktisch wartungsfrei, verursachen keine thermischen oder Stand-By-Verluste und reduzieren Umweltgefährdungen durch große Hydrauliköl-Volumen entscheidend. Im optionalen Netzbetrieb legen Sie einfach einen Schalter um, und alles an der Anlage funktioniert wie gewohnt – nur ohne Diesel.

REMAX 450
REMAX 450
REMAX 450

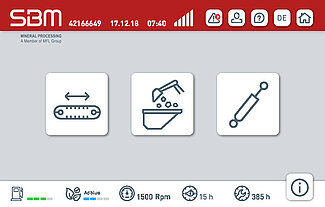

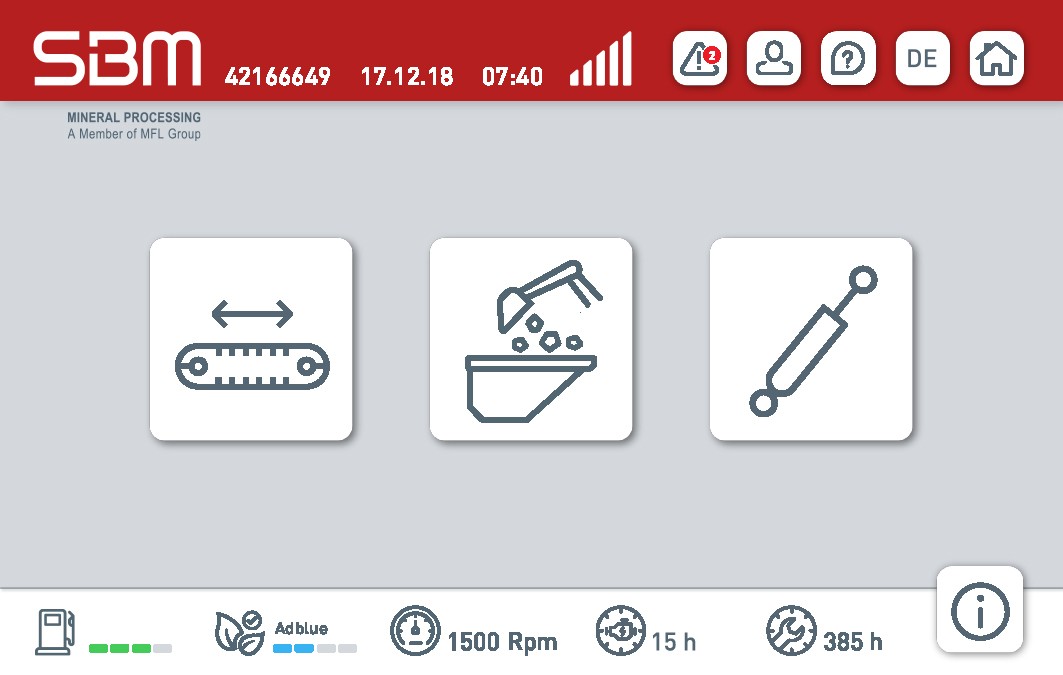

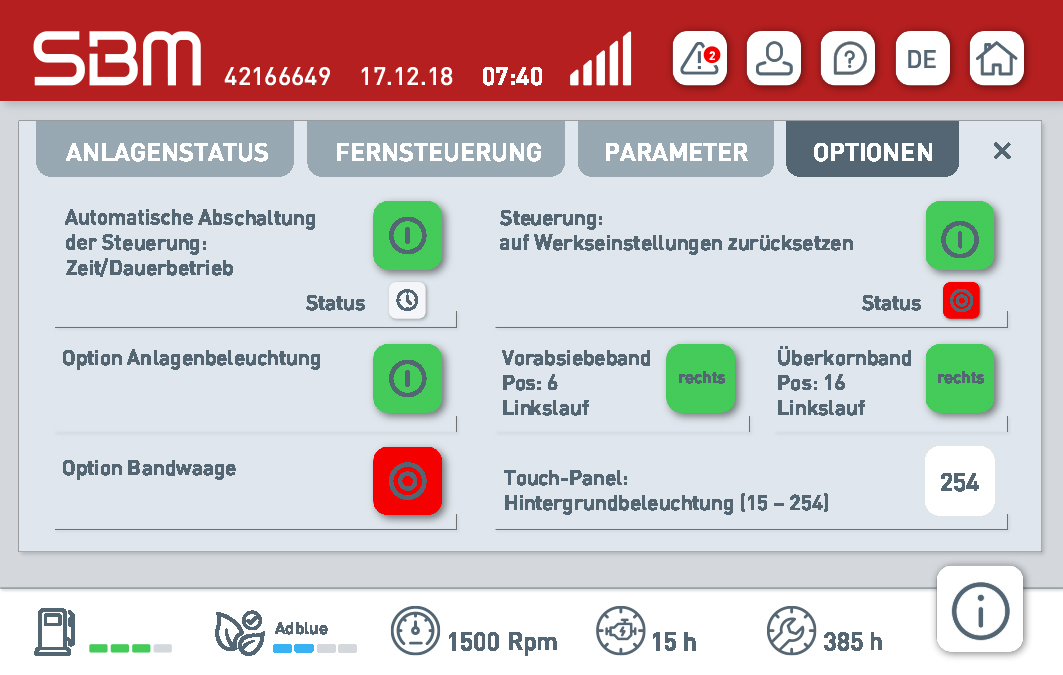

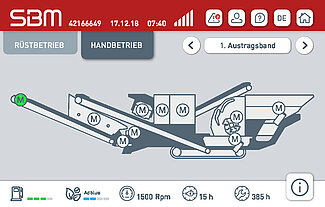

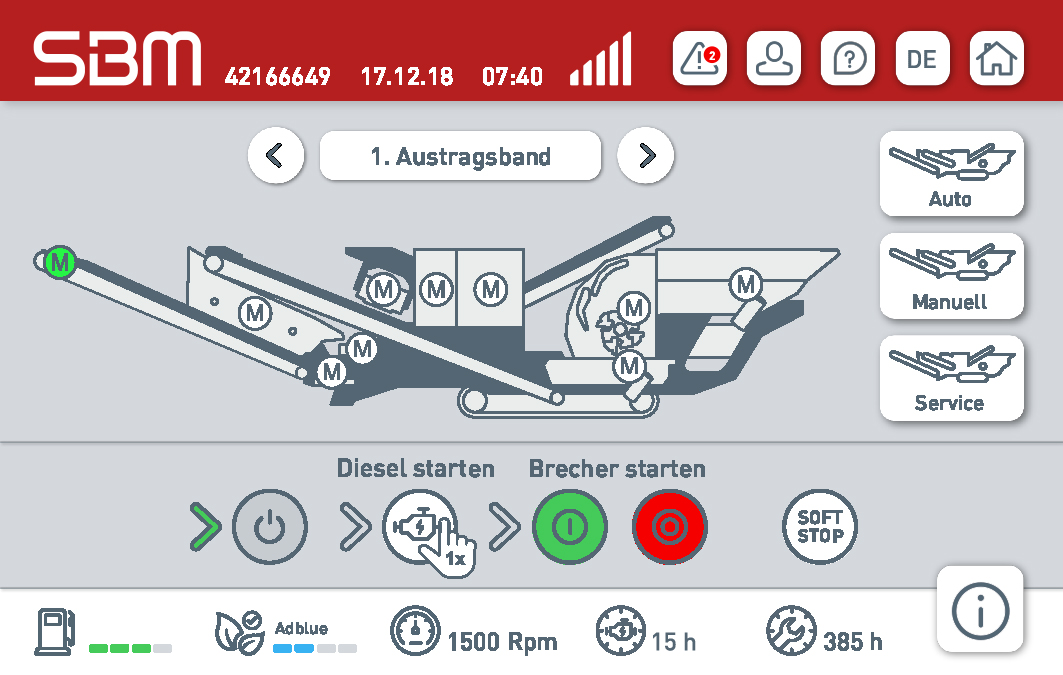

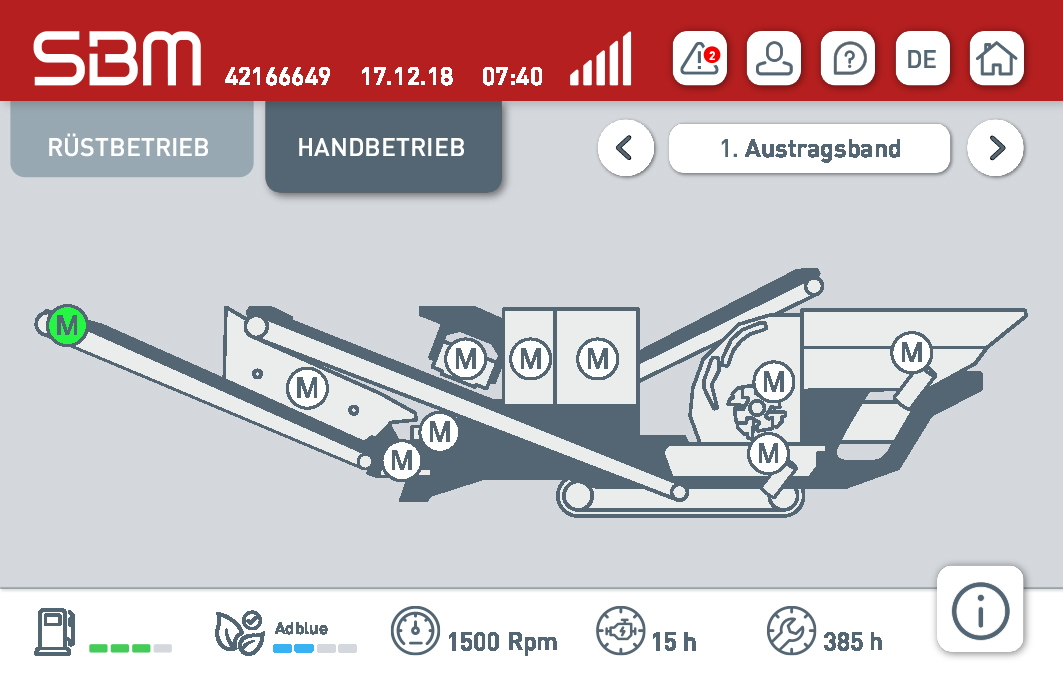

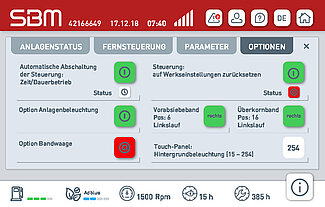

Alles im Griff mit CRUSH CONTROL

Intuitive Bedienbarkeit, schnelle Reaktionen im Bedarfsfall und die deutliche Entlastung von Maschinisten, Technikern oder Disponenten sind die Vorteile unserer Anlagensteuerung CRUSH CONTROL mit mobilfunk-basierter App-Lösung.


INTUITIV UND SICHER

  • Einfacher Anlagen-Start/Stop über klassische Drucktaster

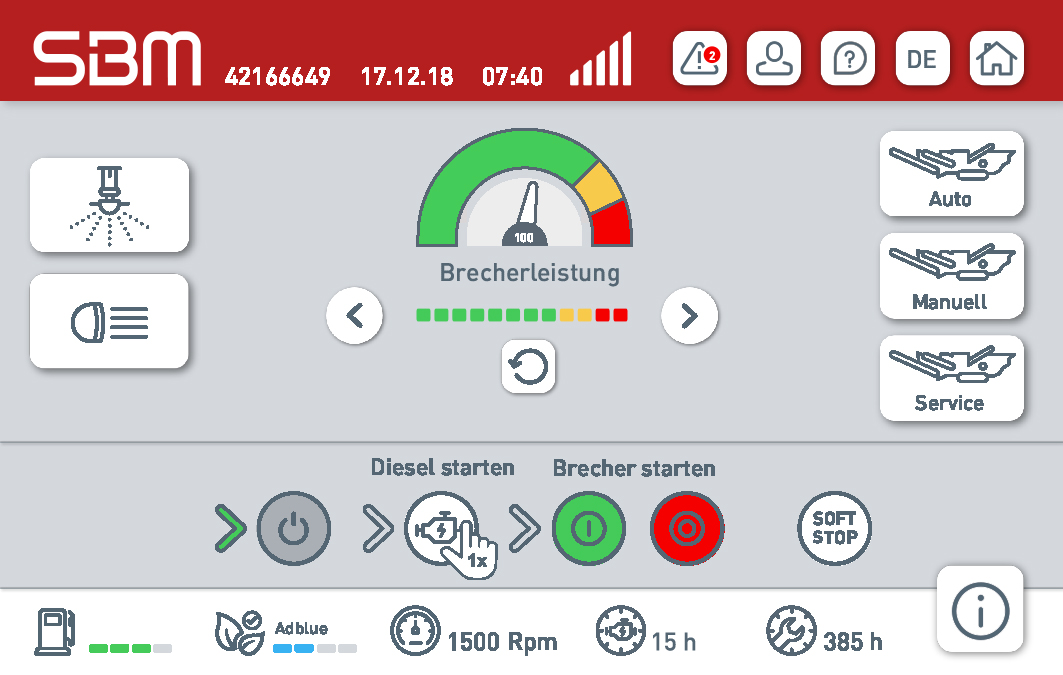

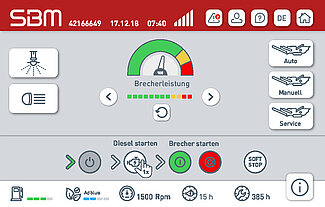

  • Bedienerführung und Status-Anzeige über 10-Zoll-Farb-Display

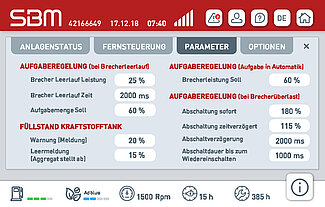

  • Schnelle Anpassung von Leistungsparametern via Touchscreen


OPTIMIERTE PRODUKTIVITÄT

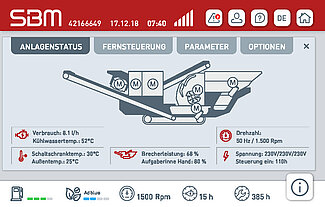

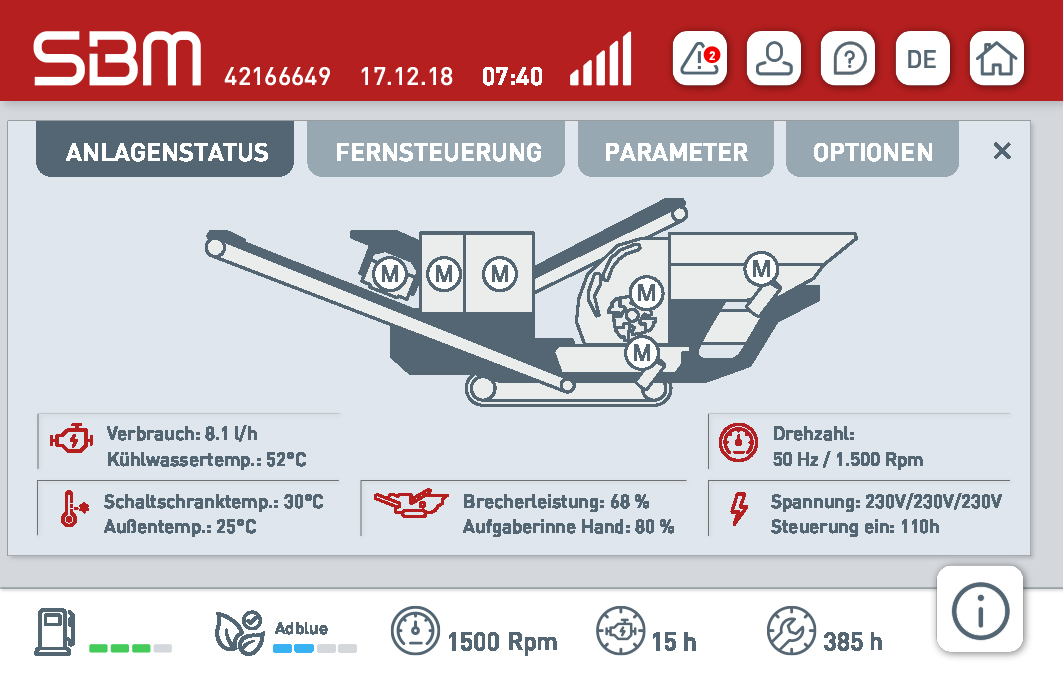

  • Kontinuierliche Überwachung aller Anlagenfunktionen
  • Lastabhängige Brecherbeschickung über frequenzgesteuerte Aufgaberinne

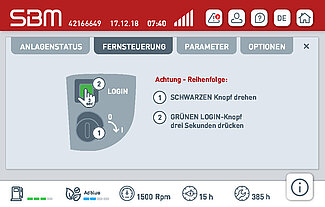

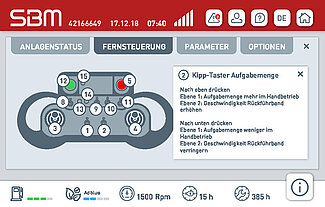

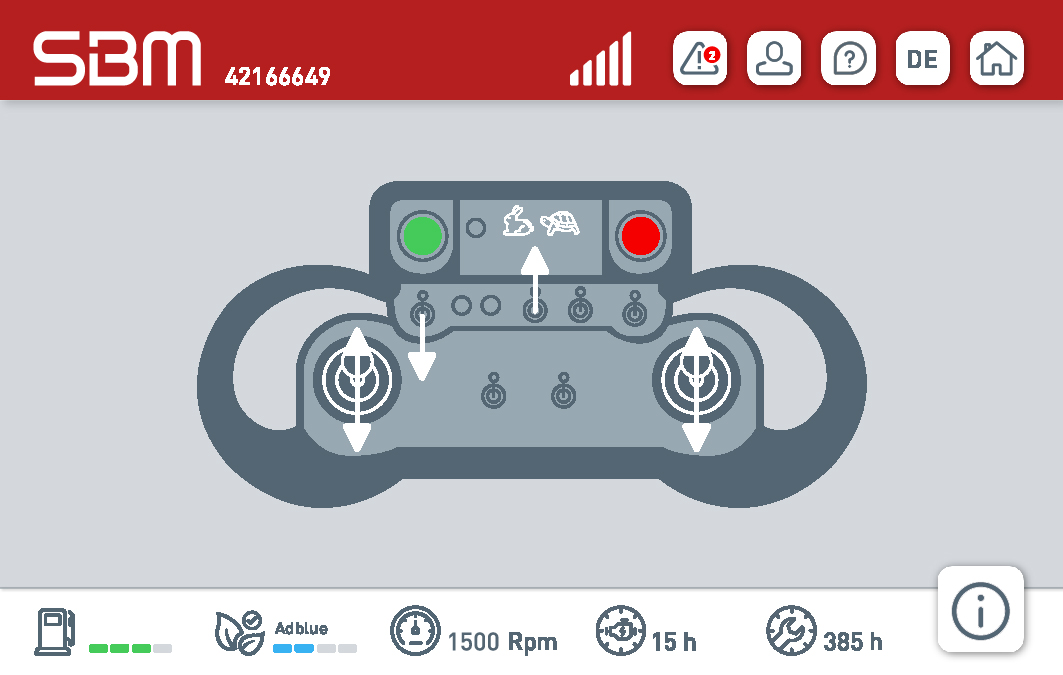

  • Komfortable und sichere Ein-Mann-Bedienung der Komplettanlage über multifunktionale Fernsteuerung vom Bagger/Lader aus


IMMER INFORMIERT

  • Aktuelle Standort- und Maschinen-Daten über personalisierte App-Lösung
  • Jederzeit und überall abrufbar via Internet
  • Individuell konfigurierbare Informationen zu Betriebsdaten, Produktionsleistungen (opt.) und Wartungsstatus Ihrer Anlage


SCHNELLER SUPPORT

  • Autorisierter Fernzugriff auf Maschinenfunktionen durch SBM-Techniker oder den Kundendienst
  • Schnelle Störungsbehebung oder Prozessoptimierung ohne Vorort-Intervention
