REMAX 300

Mobile Prallbrecher



Großes Aufgabevolumen – hocheffizientes Vorsieb – RCI-Prallbrecher – durchsatzstarkes Nachsieb: Mit dem REMAX 300 setzt SBM neue Maßstäbe im flexiblen und profitablen Mobilbrechen. Ob als Primärbrecher im Recycling mit armiertem Betonbruch, Bauschutt und Asphalt oder als kompakter, vielseitiger Sekundärbrecher in den unterschiedlichsten Rohstoffen.

FUNKTIONSÜBERSICHT

1- oder 1-2-Deck Nachsiebeinheit

  • 1- oder 2-Deck Kreisschwingersieb mit Doppelantrieb
  • 1-/2-Deck: 1.200 x 3.000 mm
  • Feinkornband
  • Abwurfhöhe: 3.000 mm
  • Gesamthaldenvolumen bis zu 150 t
  • Einfach demontierbar

1-Deck MAX Nachsiebeinheit (Option)

  • 1-Deck: 1.400 x 3.600 mm
  • Abwurfhöhe: 3.200 mm
  • Haldenvolumen bis zu 160 t

Vorabsiebungs­band (Option)

  • Abwurfhöhe: 3.000 mm
  • Haldenvolumen bis zu 100 t
  • Hydraulisch schwenkbar für Transport

Fahrrahmen und Kettenlaufwerk

  • Verstärkte und gewichtsoptimierte Rahmenkonstruktion
  • Kettenfahrwerk in Rahmen integriert
  • Proportionalantrieb
  • Geschwindigkeit: max. 0,80 km/h
  • Steigfähigkeit: 27 %

Brecherabzugsrinne

  • Breite: 1.130 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • FU-gesteuerter Antrieb mit Abreinigungsfunkion

Überkorn-Rückführband

  • Stufenlos einstellbare Bandgeschwindigkeit
  • Hydraulisch schwenkbar auf Halde
  • Abwurfhöhe = 4.400 mm
  • Haldenvolumen bis zu 220 t
  • Hydraulisch klappbar für Transport

6,0 m³ Aufgabebunker

  • Konstruktion aus hochverschleißfesten Stahl
  • Dreiseitig, klappbare Wände

Frequenzgesteuerte Aufgaberostrinne

  • Breite: 1.000 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast
  • Option: Stufenrost 15-35, 30-60 Schwerlastzinken

Magnet Abscheider

  • Permanent- oder Elektromagnet (Option)
  • Höhenverstellbar über Funkfernbedienung

Brecher Abzugsband

  • Qualität: Rip-Stop
  • Breite: 1.000 mm
  • Abwurfhöhe: 3.200 mm
  • Haldenvolumen bis zu 150 t
  • Hydraulisch klappbar für Transport

1- oder 1-2-Deck Nachsiebeinheit

  • 1- oder 2-Deck Kreisschwingersieb mit Doppelantrieb
  • 1-/2-Deck: 1.200 x 3.000 mm
  • Feinkornband
  • Abwurfhöhe: 3.000 mm
  • Gesamthaldenvolumen bis zu 150 t
  • Einfach demontierbar



1-Deck MAX Nachsiebeinheit (Option)



  • 1-Deck: 1.400 x 3.600 mm
  • Abwurfhöhe: 3.200 mm
  • Haldenvolumen bis zu 160 t

Vorabsiebungs­band (Option)

  • Abwurfhöhe: 3.000 mm
  • Haldenvolumen bis zu 100 t
  • Hydraulisch schwenkbar für Transport

Fahrrahmen und Kettenlaufwerk

  • Verstärkte und gewichtsoptimierte Rahmenkonstruktion
  • Kettenfahrwerk in Rahmen integriert
  • Proportionalantrieb
  • Geschwindigkeit: max. 0,80 km/h
  • Steigfähigkeit: 27 %

Brecherabzugsrinne

  • Breite: 1.130 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • FU-gesteuerter Antrieb mit Abreinigungsfunkion

Überkorn-Rückführband

  • Stufenlos einstellbare Bandgeschwindigkeit
  • Hydraulisch schwenkbar auf Halde
  • Abwurfhöhe = 4.400 mm
  • Haldenvolumen bis zu 220 t
  • Hydraulisch klappbar für Transport

6,0 m³ Aufgabebunker

  • Konstruktion aus hochverschleißfesten Stahl
  • Dreiseitig, klappbare Wände

Frequenzgesteuerte Aufgaberostrinne

  • Breite: 1.000 mm
  • Verschleißauskleidung aus hochverschleißfestem Stahl
  • Automatische Regelung der Aufgabegeschwindigkeit nach Brecherlast
  • Option: Stufenrost 15-35, 30-60 Schwerlastzinken

Magnet Abscheider

  • Permanent- oder Elektromagnet (Option)
  • Höhenverstellbar über Funkfernbedienung

Brecher Abzugsband

  • Qualität: Rip-Stop
  • Breite: 1.000 mm
  • Abwurfhöhe: 3.200 mm
  • Haldenvolumen bis zu 150 t
  • Hydraulisch klappbar für Transport

EINSATZ

Naturstein, Sand & Kies

KALKSTEIN
0/700 auf 0/90

Produktleistung: 300 t/h
Dieselverbrauch: 25 l/h
Schlagleisten: 2 hoch / 2tief, zähhart

Naturstein, Sand & Kies

FLUSSKIES
0/400 auf 0/32

Produktleistung: 180 t/h
Dieselverbrauch: 22 l/h
Schlagleisten: 4 hoch, chromhart Keramik

Bauschutt & Recycling

BETON & ZIEGEL
0/600 auf 0/45

Produktleistung: 190 t/h
Dieselverbrauch: 20 l/h
Schlagleisten: 2 hoch / 2 tief, zähhart Keramik

Bauschutt & Recycling

ASPHALTSCHOLLEN
0/600 auf 0/22

Produktleistung: 170 t/h
Dieselverbrauch: 24 l/h
Schlagleisten: 4 hoch / chromhart Keramik

Optionen

  • 1, oder 2-fach Windsichtung mit Frequenzumrichter
  • Anlagen-Netzbetrieb (Plug-in)
  • Einrollen-Bandwaagen (alle Fraktionen)
  • Wasserbesprühung Brecherein- und Auslauf & Bandabwurf

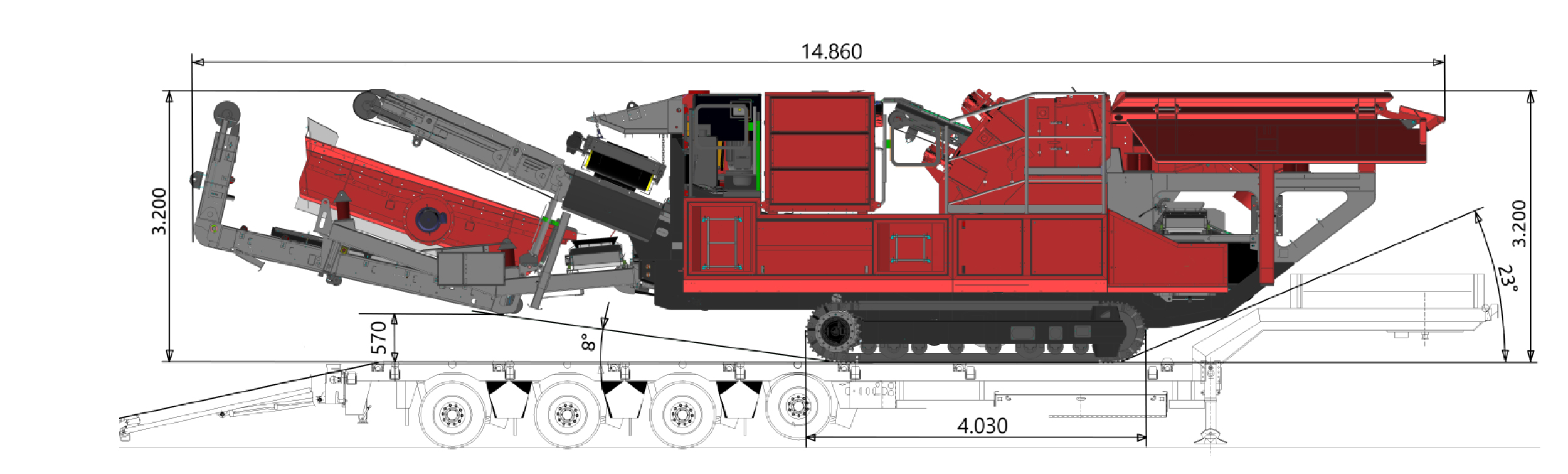

ABMESSUNGEN Länge Breite Höhe Gewicht
ohne Nachsiebeinheit 10.800 mm 2.650 mm 3.200 mm 32.000 kg
mit Nachsiebeinheit 1-Deck 14.860 mm 3.000 mm 3.200 mm

36.800 kg
mit Nachsiebeinheit 1-Deck MAX 15.570 mm 3.000 mm 3.200 mm 37.600 kg
mit Nachsiebeinheit 2-Deck  14.860 mm 3.000 mm 3.200 mm 38.300 kg





Technische Daten
Aufgabeleistung (t/h) bis 300
Einlauf Brecher (B x H in mm) 1.040 x 700
Antrieb Brecher (kW) 132
Diesel-Generatoreinheit (kVA)

225
Nachseibeanlage (1, 2 - Deck) ja
HARD FACTS
Brechereinlauf 1.040 x 700 (900) mm
Aufgabegröße (max. Raumdiagonale) 0 - 700 mm (bis zu 500 kg pro Einzelstück)
Aufgabeleistung max. 300 t/h
Endkörnung 0 - 22 bis 0 - 90 mm
ANTRIEBSSYSTEM
Motor CUMMINS L9
Betriebsdrehzahl 4-stufig
Tankinhalt Diesel/Adblue 400l/38l
Generator 225 kVA
Elektromotor Brecher 132 kW (bis zu 200 kW Spitze)
Plug-In Netzanschluss (Option) 400V, 225 kVA; 50 - 60 hz
Plug-Out Stromversorgung 400 V, 16A

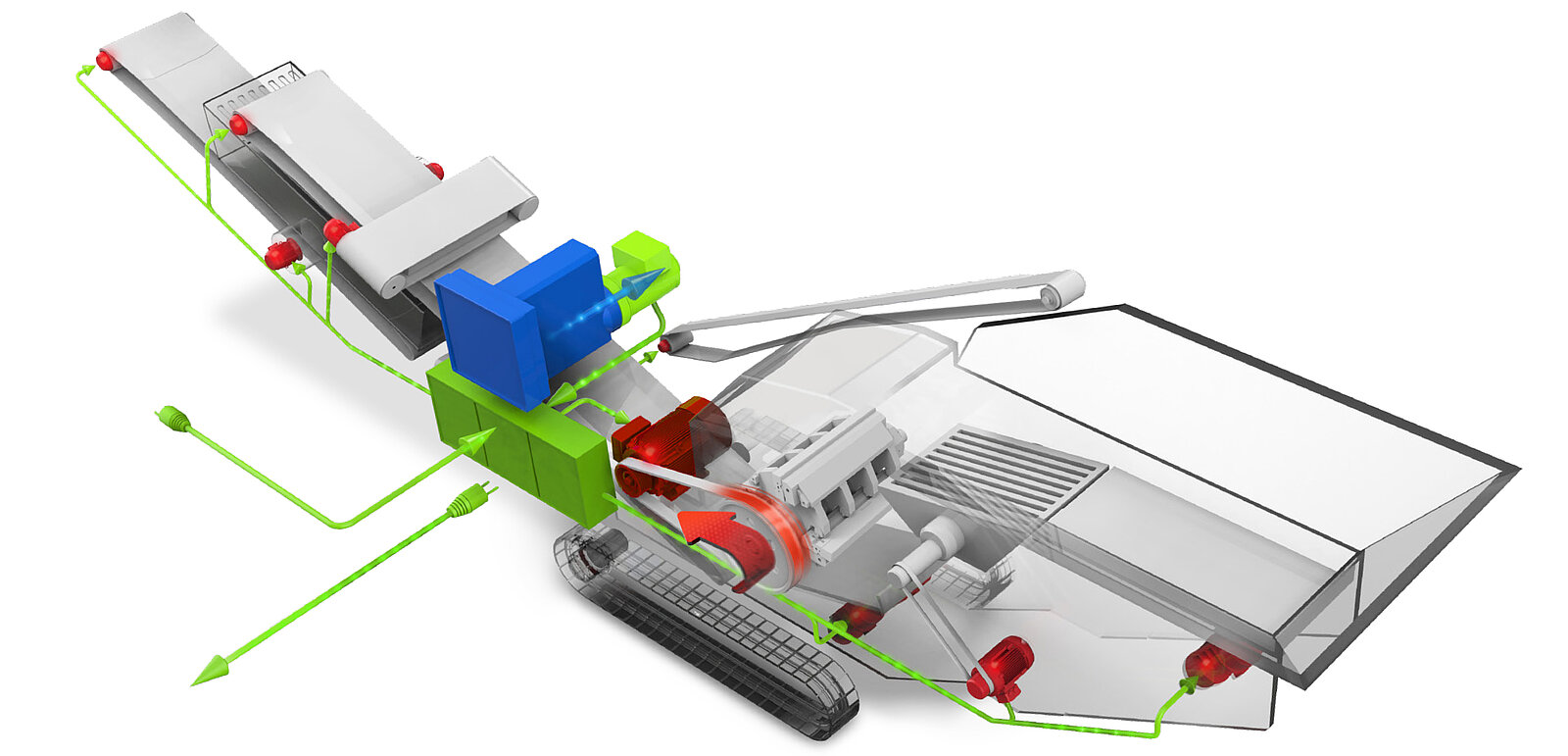

HYBRID-PIONIERE – SEIT 1980

Nur SBM setzt konsequent auf die Vorteile des rein elektrischen Antriebs von Förder-, Brech- und Siebkomponenten bei mobilen Brechanlagen aller Leistungsklassen. Im autarken Diesel-Betrieb liefert eine Motor/Generator-Einheit bei niedrigen, konstanten Drehzahlen die Energie: emissionsarm, leise und extrem sparsam. Alle elektrischen Antriebe mit ihren Kabel- und Steckverbindungen sind praktisch wartungsfrei, verursachen keine thermischen oder Stand-By-Verluste und reduzieren Umweltgefährdungen durch große Hydrauliköl-Volumen entscheidend. Im optionalen Netzbetrieb legen Sie einfach einen Schalter um, und alles an der Anlage funktioniert wie gewohnt – nur ohne Diesel.

REMAX 300
REMAX 300
REMAX 300

Alles im Griff mit CRUSH CONTROL

Intuitive Bedienbarkeit, schnelle Reaktionen im Bedarfsfall und die deutliche Entlastung von Maschinisten, Technikern oder Disponenten sind die Vorteile unserer Anlagensteuerung CRUSH CONTROL mit mobilfunk-basierter App-Lösung.


INTUITIV UND SICHER

  • Einfacher Anlagen-Start/Stop über klassische Drucktaster
  • Bedienerführung und Status-Anzeige über 10-Zoll-Farb-Display
  • Schnelle Anpassung von Leistungsparametern via Touchscreen


OPTIMIERTE PRODUKTIVITÄT

  • Kontinuierliche Überwachung aller Anlagenfunktionen
  • Lastabhängige Brecherbeschickung über frequenzgesteuerte Aufgaberinne
  • Komfortable und sichere Ein-Mann-Bedienung der Komplettanlage über multifunktionale Fernsteuerung vom Bagger/Lader aus


IMMER INFORMIERT

  • Aktuelle Standort- und Maschinen-Daten über personalisierte App-Lösung
  • Jederzeit und überall abrufbar via Internet
  • Individuell konfigurierbare Informationen zu Betriebsdaten, Produktionsleistungen (opt.) und Wartungsstatus Ihrer Anlage


SCHNELLER SUPPORT

  • Autorisierter Fernzugriff auf Maschinenfunktionen durch SBM-Techniker oder den Kundendienst
  • Schnelle Störungsbehebung oder Prozessoptimierung ohne Vorort-Intervention
