Brechtechnik

SBM setzt Maßstäbe in der Brechtechnik: Unsere robusten und langlebigen Maschinen kombinieren innovative Prall- und Backenbrecher-Technologie mit optimierter Brechraumgeometrie für maximale Effizienz. Hohe Durchsatzleistung, Vielseitigkeit und Zuverlässigkeit machen sie zur ersten Wahl für Naturstein, Recyclingmaterialien und anspruchsvollste Anwendungen.

PRIMÄRBRECHER

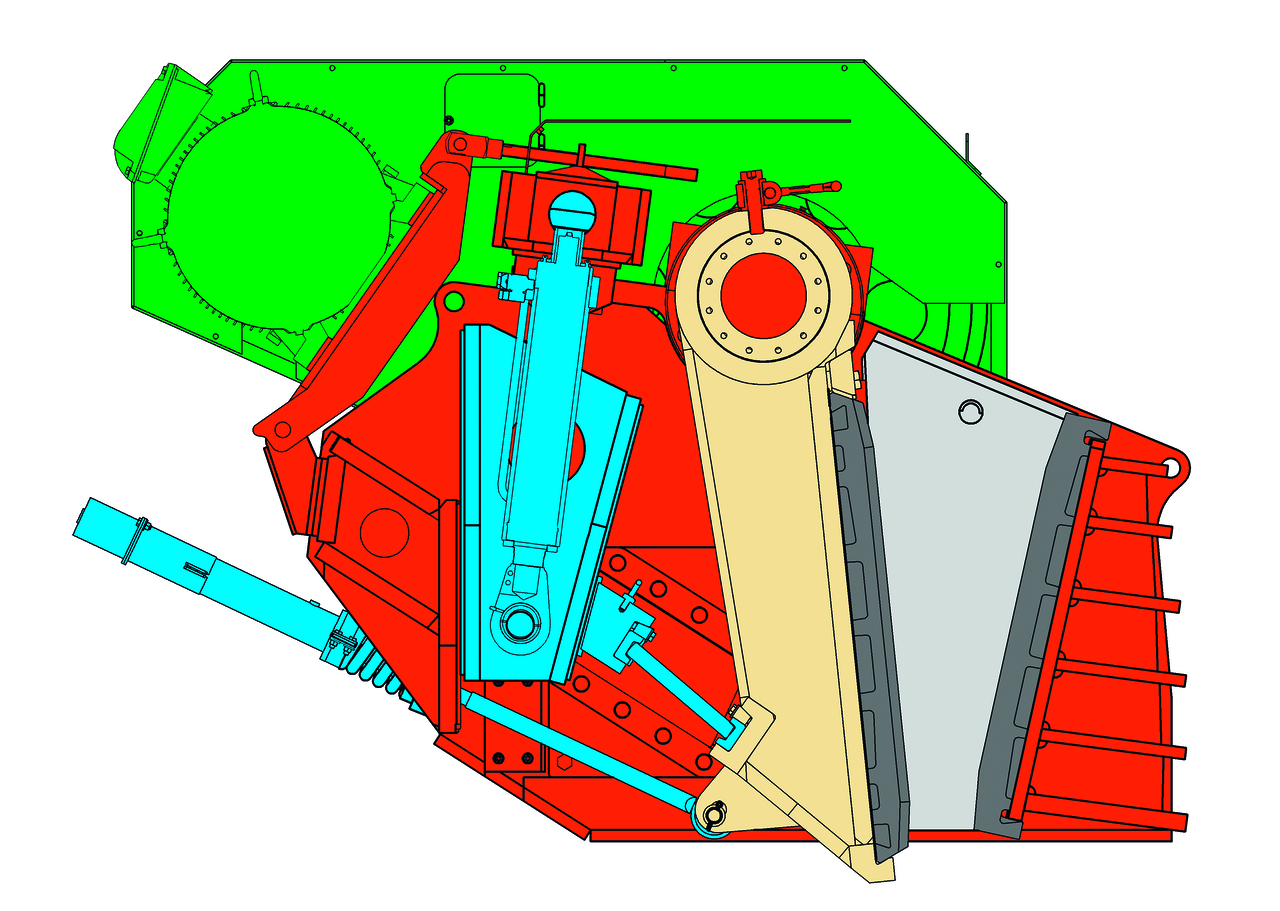

Backenbrecher STE

SBM-Backenbrecher der Type STE gehören zur Gruppe jener Druckzerkleinerungsmaschinen, die sich durch hohe Durchsatzleistungen und Robustheit auszeichnen.

SYSTEMDATEN

Zerkleinerung von:Naturstein und Recyclingmaterialien
Aufgabegröße:0 – 1.250 mm
1.400 x 1.250 x 900 mm
Abgabemenge:10 – 1.250 tph
Masse:5.000 – 100.800 kg



Einsatzbereiche

  • Für die Zerkleinerung von mittelharten bis harte und abrasive Materialien
  • Für alle Primärzerkleinerungen in der Aufbereitungstechnik und im Mining
  • Für große Aufgabestücke durch optimierte Einlaufgeometrie geeignet
  • Für verschleißintensive Materialien durch angepasste Brechraumgeometrie geeignet
  • Für wenig Feinanteil im Endprodukt
  • Für Recycling mit hohem Zerkleinerungsgrad
TypeAufgabekorn-klasse Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

STE 90-600 – 550800 x 550 x 400 25 - 240

75 - 90

1 : 7

0 – 175; 0 - 50

STE 100-650 - 600900 x 600 x 40050 - 290

90 - 132

1 : 7

0 – 200; 0 - 75

STE 108-750 - 7001.000 x 700 x 400100 - 560

132

1 : 7

0 – 250; 0 - 75

STE 120-1000 – 9501.100 x 950 x 600250 - 700

132 - 160

1 : 7

0 – 350; 0 - 100

STE 140-1100 – 1.0501.300 x 1.050 x 700300 - 800

160

1 : 7

0 – 400; 0 - 175

STE 160-1300 – 1.2501.400 x 1.250 x 900400 – 1.000

200

1 : 7

0 – 400; 0 - 150



TypeAufgabekorn-öffnung b x l (mm)Drehzahl (Upm)Spalte css in mm

Brechback Zahnteilung (mm)

Masse (kg)

Absaug-luftmenge
(m3ph)

STE 90-60900 x 600270 - 32035 - 140

 45

10.300

2.000

STE 100-651.000 x 650270 - 32050 - 150

 55

16.2002.000
STE 108-751.080 x 750270 - 32050 – 280

66

28.200

2.500

STE 120-1001.200 x 1.000200 - 230100 - 300

87

40.0003.000
STE 140-1101.400 x 1.100200 - 230160 - 320

120

49.0003.500
STE 160-1301.600 x 1.300200 - 230130 - 340

120

71.5004.000



TypeTransport-volumen (m3)Länge (mm)

Breite (mm)

Höhe (mm)

Spalt-
verstellung

STE 90-607,62.464

  1.634

1.878

hydro-mechanisch

STE 100-6512,32.940

  1.934

2.160hydro-mechanisch
STE 108-75264.308

2.115

2.851

vollhydraulisch

STE 120-10027,13.561

2.212

3.443hydro-mechanisch
STE 140-110 3.604

2.570

3.600hydro-mechanisch
STE 160-130 3.792

2.770

4.496hydro-mechanisch
Spaltweite css in (mm)300250200

150

100

50

STE 90-60   240160

95

STE 100-65   290200110
STE 108-75 560460

350

240

120

STE 120-100700630510

400

280
STE 140-110800670600460
STE 160-1301.000770690530
Prallbrecher RHS

SBM-Prallbrecher der Type RHS gehören zur Gruppe jener Prallzerkleinerungsmaschinen, die sich durch hohe Durchsatzleistungen und große Zerkleinerungsgrade besonders für Natursteinanwendungen von weichen bis harten Materialien auszeichnen.


SYSTEMDATEN

  RHS RHSK
Zerkleinerung von: Naturstein weich bis hart Naturstein weich bis hart
Aufgabegröße: 0 – 1.250 mm
1.400 x 1.250 x 900 mm		 0 – 300 mm
500 x 300 x 200 mm
Aufgabemenge: 200 – 1.000 tph

200 – 600 tph
Masse: 5.000 – 100.800 kg

17.800 – 25.900 kg





Einsatzbereiche

  • Für die Zerkleinerung von weichen bis harten Materialien, wie Kalkstein, Dolomit, Kies, Steinkohle, ...
  • Für Einsätze in der Primärzerkleinerung mit der RHS-Type
  • Für Einsätze in der Sekundärzerkleinerung mit der RHSK-Type
  • Für Einsätze, wenn hoher Feinanteil und wenig Überkorn gefordert wird, durch die optionale Mahlbahn
  • Für die Erzeugung von Qualitätsprodukten mit sehr guter Kornform durch die optionale Mahlbahn
  • Für verschleißintensive Materialien durch hohe Ausnutzungsgrade der Verschleißteile
  • Für die Verwendung im offenen oder geschlossenen Kreislauf, wenn ein sehr hoher Zerkleinerungsgrad gefordert wird
TypeAufgabekorn-klasse Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)Antriebs-leistung (kW)Zerkleine-
rungsgrad bis		Typisches Produkt (mm)
RHS 13-13-40 – 1.0001.200 x 1.000 x 500200 - 325132 - 2001 : 150 – 32; 0 – 56
RHSK 13-13-40 - 300500 x 300 x 200200 - 325132 - 2001 : 150 – 22; 0 – 32
RHS 13-16-40 – 1.0001.200 x 1.000 x 500250 - 400200 - 3551 : 150 – 32; 0 – 56
RHSK 13-16-40 - 300500 x 300 x 200250 - 400200 -355 1 : 150 – 22; 0 – 32
RHS 13-21-40 – 1.0001.200 x 1.000 x 500350 - 600315 - 5001 : 150 – 32; 0 – 56
RHSK 13-21-40 - 300500 x 300 x 200350 - 600315 - 5001 : 150 – 22; 0 – 32
RHS 16-19-40 – 1.2001.400 x 1.200 x 500500 - 800400 - 8001 : 120 – 63; 0 – 200
RHS 16-23-40 - 1.2001.400 x 1.200 x 500600 – 1.000500 - 1.0001 : 120 – 63; 0 – 200



TypeAufgabeöffnung
b x l (mm)		Rotordurch-
messer (mm)		Rotor Drehzahl
(Upm)		Rotor Geschwin-
digkeit (m/s)		Masse Schlagleiste
SF/SSSL (kg)		Masse (kg)Absaugluftmenge
(m3ph)
RHS 13-13-41.260 x 1.0401.280450 - 66630 -44 235 / 360 17.50010.000
RHSK 13-13-41.260 x 5301.280450 - 66030 -44 235 / 360 17.80010.000
RHS 13-16-41.540 x 1.0401.280450 - 66630 -44300 / 51020.50012.000
RHSK 13-16-41.540 x 4601.280450 - 66030 -44300 / 51021.50012.000
RHS 13-21-42.020 x 1.0401.280450 - 66030 -44480 / -25.25015.000
RHSK 13-21-42.020 x 6001.280450 - 66030 -44480 / -25.25015.000
RHS 16-19-41.860 x 1.4301.600350 - 52030 -44470 / -40.10015.000
RHS 16-23-42.260 x 1.3801.600350 - 52030 -44570 / -48.10018.000
TypeTransport-volumen (m3)Länge (mm)Breite (mm)Höhe (mm)Verstellung der Schwingen
RHS 13-13-419,03.040  2.2502.990hydro-mechanisch
RHSK 13-13-419,03.040  2.2502.990hydro-mechanisch
RHS 13-16-420,63.0262.6312.591vollhydraulisch
RHSK 13-16-420,53.0262.6082.591hydro-mechanisch
RHS 13-21-429,53.0403.6102.684hydro-mechanisch
RHSK 13-21-428,63.0403.5612.635hydro-mechanisch
RHS 16-19-449,83.6073.4683.975hydro-mechanisch
RHS 16-23-454,43.5474.0733.733hydro-mechanisch
Spalt (mm)1501251007550
RHS 13-13-4325300275250225
RHSK 13-13-4325300275250225
RHS 13-16-4400375350325300
RHSK 13-16-4400375350325300
RHS 13-21-4600550500450400
RHSK 13-21-4600550500450400
RHS 16-19-4800700600
RHS 16-23-41.000850700

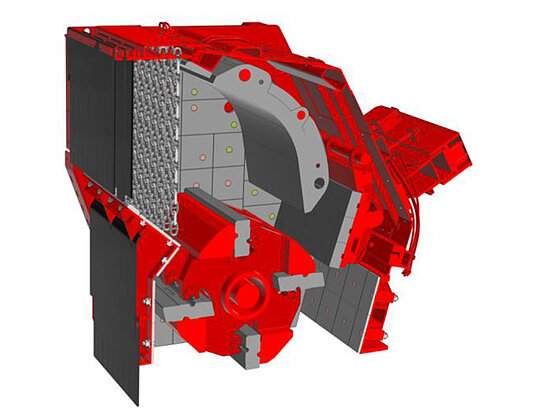

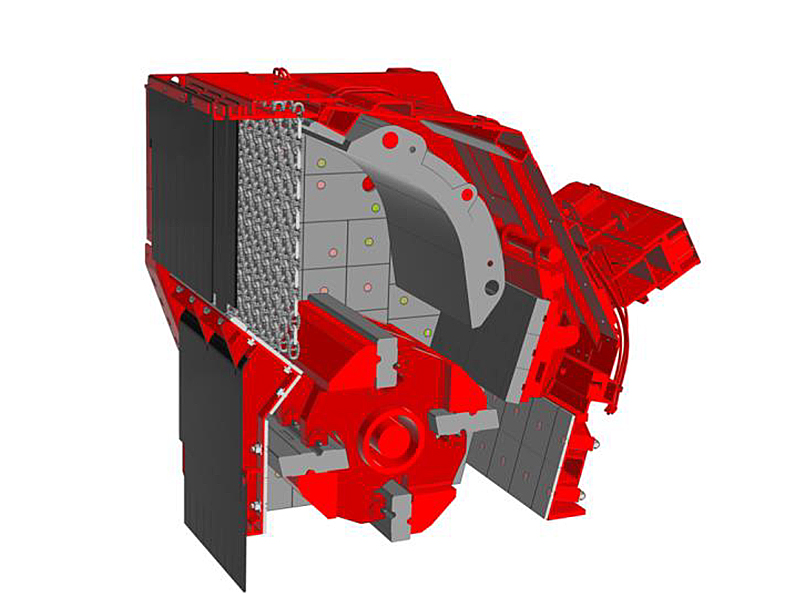

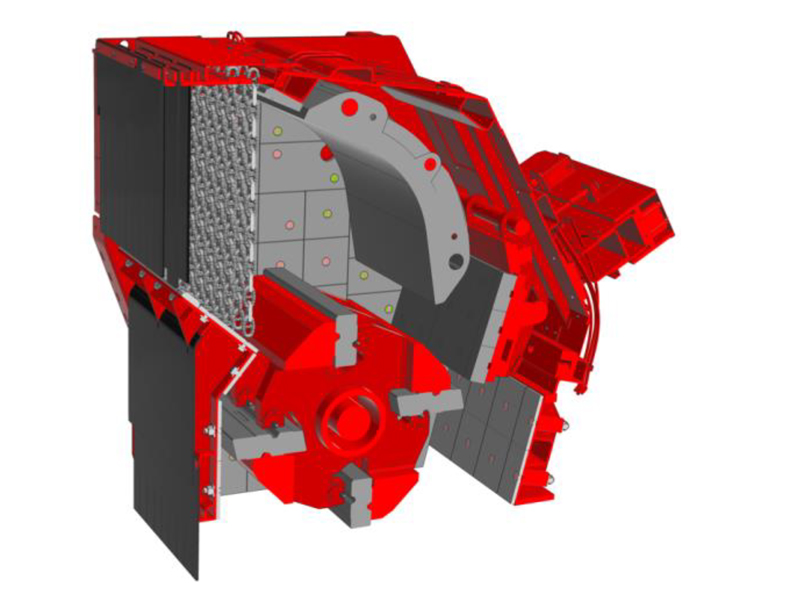

Prallbrecher RCI

SBM-Prallbrecher der Type RCI gehören zur Gruppe jener Prallzerkleinerungsmaschinen, die sich durch hohe Durchsatzleistungen und große Zerkleinerungsgrade besonders für Recyclinganwendungen und für die Natursteinzerkleinerung von weichen bis mittelharten Materialien auszeichnen.

SYSTEMDATEN

Zerkleinerung von:

Naturstein und Recyclingmaterialien
Aufgabegröße:

0 – 500 mm
800 x 500 x 400 bis 1.100 x 800 x 400 mm
Abgabemenge:

100 – 500 tph
Masse:

6.000 – 16.500 kg



Einsatzbereiche

  • Für Recyclinganwendungen wie Baurestmassen, Betonabbruch mit Armierungen und Asphalt.
  • Für die Zerkleinerung von weichen bis mittelharten Materialien, wie Kalkstein, Dolomit, Steinkohle
  • Für die Primärzerkleinerung von mittelhartem Naturstein
  • Für Primär- und Sekundärzerkleinerung von Recyclingmaterialien auch mit Armierungen
  • Für verschleißintensive Materialien durch sehr gute Nutzungsgrade der Verschleißteile
  • Für die Erzeugung von Qualitätsprodukten bei hohem Zerkleinerungsgrad
TypeAufgabekorn-klasse Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

RCI 09-10-40 – 500800 x 500 x 400 100 - 150

90 - 100

1 : 15

0 – 32; 0 - 56

RCI 11-11-40 - 600900 x 600 x 400125 - 200

110 - 132

1 : 150 – 32; 0 - 56
RCI 12-13-40 - 7001.000 x 700 x 400200 - 300

132 - 160

1 : 15

0 – 45; 0 - 90

RCI 13-14-40 – 9501.100 x 800 x 400300 - 500

250 - 315

1 : 15

0 – 45; 0 - 90



TypeAufgabekorn-öffnung b x l (mm)Rotordurch-messer (mm) Rotordreh-
zahl (Upm)

Rotorgeschwin-
digkeit (m/s)

Masse (kg)

Absaugluft-menge (m3ph)

RCI 09-10-4960 x 670912629 - 838

 30 - 40

6.000

4.000

RCI 11-11-41.040 x 7001.060541 - 721

 30 - 40

9.3005.000
RCI 12-13-41.270 x 8001.160494 - 659

30 - 40

12.300

6.000

RCI 13-14-41.380 x 9851.300441 - 588

30 - 40

16.50010.000



TypeTransport-volumen (m3)Länge (mm)

Breite (mm)

Höhe (mm)

Verstellung der Schwingen

RCI 09-10-46,51.933

  1.795

1.878

hydro-mechanisch

RCI 11-11-412,32.230

  2.082

2.049hydro-mechanisch
RCI 12-13-4262.543

2.285

2.162hydro-mechanisch
RCI 13-14-427,12.975

2.417

2.595hydro-mechanisch
Spaltweite css in (mm)150125100

75

50

RCI 09-10-4   150125
RCI 11-11-4  200175150
RCI 12-13-4 300275

250

225
RCI 13-14-4500450400

350

300

SEKUNDÄRBRECHER

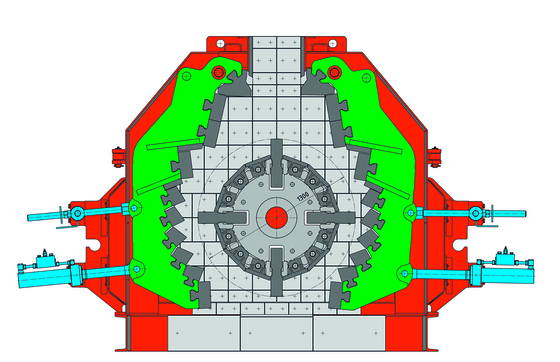

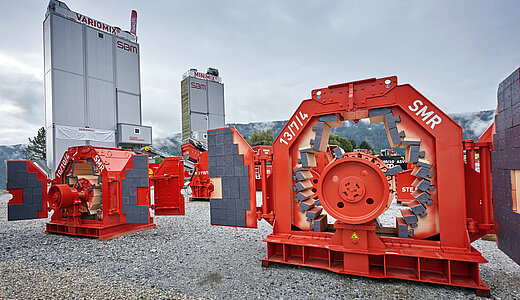

Prallbrecher SMR

SBM-Prallbrecher der Type SMR gehören zur Gruppe der Prallzerkleinerer, die sich durch hohe Durchsatzleistungen und große Zerkleinerungsgrade auszeichnen. Durch den symmetrischen Maschinenaufbau und der Drehrichtungsumkehr des Brecherrotors kann ein gleichmäßiges Brechprodukt über die Lebensdauer der Schlagleisten erzeugt werden.


SYSTEMDATEN

Zerkleinerung von: Naturstein und Recyclingmaterialien
Aufgabegröße: 0 – 175 mm
200 x 175 x 150 mm
Abgabemenge: 50 – 250 tph
Masse: 8.000 – 14.900 kg



Einsatzbereiche

  • Für die Zerkleinerung von mittelharten bis harten Materialien, wie Kalkstein, Dolomit, Kies, Steinkohle und Recyclingmaterialien ohne Fremdkörper
  • Für hohen Kornanteil im Sand- oder im Splittbereich
  • Für geringen Fülleranteil im Sand
  • Für gleichmäßiges Brechprodukt über die Lebensdauer der Schlagleisten
  • Für verschleißintensive Materialien durch höchste Ausnutzungsgrade der Verschleißteile
  • Für die Erzeugung von Qualitätsprodukten mit sehr guter Kornform
  • Für die Verwendung im offenen oder geschlossenen Kreislauf, wenn ein sehr hoher Zerkleinerungsgrad gefordert wird
  • In der Tertiärzerkleinerung für hochwertige Endprodukte
TypeAufgabekorn-klasse Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

SMR 10-05-40 – 125150 x 125 x 10050 - 100

55 - 132

1 : 15

0 – 22; 0 – 32

SMR 10-10-40 - 125150 x 125 x 100100 -200

110 - 250

1 : 15

0 – 22; 0 – 32

SMR 13-07-40 – 125200 x 175 x 150100 – 250

132 - 250

1 : 15

0 – 22; 0 – 32



TypeAufgabeöffnung
b x l (mm)		Rotordurch-
messer (mm)		Rotor Drehzahl
(Upm)

Rotor Geschwin-
digkeit (m/s)

Masse Schlagleiste
 (kg)

Masse (kg)

Absaugluftmenge
(m3ph)

SMR 10-05-4515 x 2601.080500 - 90030 -50

4 x 100

8.000

2.900

SMR 10-10-41.015 x 2601.080500 - 90030 -504 x 20012.1004.700
SMR 13-07-4640 x 4001.300400 - 75030 -504 x 18514.9006.000



TypeTransport-volumen (m3)Länge (mm)

Breite (mm)

Höhe (mm)

Verstellung der Schwingen

SMR 10-05-410,83.255

  1.580

2.100

mechanisch

SMR 10-05-411,53.450

  1.580

2.100hydraulisch
SMR 10-10-414,23.255

2.070

2.100hydraulisch
SMR 10-10-415,13.455

2.070

2.100 hydraulisch
SMR 13-07-422,24.270

2.000

2.600hydraulisch
Spalt (mm)605040

30

02

10

SMR 10-05-410095907060

50

SMR 10-10-4200190180140120100
SMR 13-07-4200190180

140

120

100

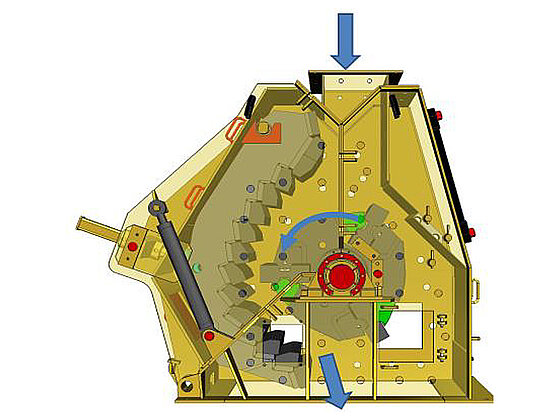

Prallbrecher CI

SBM-Prallbrecher der Type CI gehören zur Gruppe jener Prallzerkleinerer, die sich durch einfachen Aufbau, gute Durchsatzleistungen und hohe Zerkleinerungsgrade im Tertiärbereich auszeichnen.


SYSTEMDATEN

Zerkleinerung von:

Naturstein und Recyclingmaterialien
Aufgabegröße:

0 – 125 mm
150 x 125 x 100 mm
Abgabemenge:

50 – 75 tph
Masse:

4.900 kg



Einsatzbereiche

  • Für die Zerkleinerung von mittelharten Materialien, wie Kalkstein, Dolomit, Kies, Steinkohle, Phosphate, ...
  • Für Überkornzerkleinerung bei kleineren Mengen
  • Für geringen Fülleranteil im Sand
  • Für verschleißintensive Materialien durch hohe Ausnutzungsgrade der Verschleißteile
  • Für die Erzeugung von Qualitätsprodukten mit guter Kornform
  • Für die Verwendung im offenen oder geschlossenen Kreislauf, wenn sehr hoher Zerkleinerungsgrad gefordert wird
  • In der Tertiärzerkleinerung für hochwertige Endprodukte
TypeAufgabe-kornklasse di - Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

CI 85-60-30 – 125150 x 125 x 10050 - 75

55 - 75

1 : 15

0 – 22; 0 - 32



TypeAufgabe
öffnung
b x l (mm)		Rotordurch-
Messer (mm)		Rotor-
drehzahl
(Upm)

Rotorge-schwindig-keit (m/s)

Masse Schlagleiste(kg)

Masse Maschine
(kg)

Absaug-luftmenge
(m3ph)

CI 85-60-3620 x 270865650 - 900

 30 - 45

3 x 1044.900

2.500



TypeTransport-volumen (m3)Länge (mm)

Breite (mm)

Höhe (mm)

Verstellung der Schwingen

CI 85-60-36,12.266

  1.496

1.800

mechanisch

Spalt  (mm)605040

30

20

15

CI 85-60-37565554535

30

Hartgesteinsbrecher S3
  • Zerkleinerung von mittelharten bis harten Gesteinen
  • Als Sekundär- und Tertiärbrecher einsetzbar
Type Aufgabengröße bis (mm)  Durchsatzleistung (t/h) Rotor ⌀ (mm)
8/5/3 200 50 - 70 800
8/7/3 250 60 - 90 800



Prallbrecher RCI

SBM-Prallbrecher der Type RCI gehören zur Gruppe jener Prallzerkleinerungsmaschinen, die sich durch hohe Durchsatzleistungen und große Zerkleinerungsgrade besonders für Recyclinganwendungen und für die Natursteinzerkleinerung von weichen bis mittelharten Materialien auszeichnen.


SYSTEMDATEN

Zerkleinerung von:

Naturstein und Recyclingmaterialien
Aufgabegröße:

0 – 500 mm
800 x 500 x 400 bis 1.100 x 800 x 400 mm
Abgabemenge:

100 – 500 tph
Masse:

6.000 – 16.500 kg



Einsatzbereiche

  • Für Recyclinganwendungen wie Baurestmassen, Betonabbruch mit Armierungen und Asphalt.
  • Für die Zerkleinerung von weichen bis mittelharten Materialien, wie Kalkstein, Dolomit, Steinkohle
  • Für die Primärzerkleinerung von mittelhartem Naturstein
  • Für Primär- und Sekundärzerkleinerung von Recyclingmaterialien auch mit Armierungen
  • Für verschleißintensive Materialien durch sehr gute Nutzungsgrade der Verschleißteile
  • Für die Erzeugung von Qualitätsprodukten bei hohem Zerkleinerungsgrad
TypeAufgabekorn-klasse Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

RCI 09-10-40 – 500800 x 500 x 400 100 - 150

90 - 110

1 : 15

0 – 32; 0 - 56

RCI 11-11-40 - 600900 x 600 x 400125 - 200

110 - 132

1 : 150 – 32; 0 - 56
RCI 12-13-40 - 7001.000 x 700 x 400200 - 300

132 - 160

1 : 15

0 – 45; 0 - 90

RCI 13-14-40 – 9501.100 x 800 x 400300 - 500

250 - 315

1 : 15

0 – 45; 0 - 90



TypeAufgabekorn-öffnung b x l (mm)Rotordurch-messer (mm) Rotordreh-
zahl (rpm)

Rotorgeschwin-
digkeit (mps)

Masse (kg)

Absaugluft-menge (m3ph)

RCI 09-10-4960 x 670912629 - 838

 30 - 40

6.000

4.000

RCI 11-11-41.040 x 7001.060541 - 721

 30 - 40

9.3005.000
RCI 12-13-41.270 x 8001.160494 - 659

30 - 40

12.300

6.000

RCI 13-14-41.380 x 9851.300441 - 588

30 - 40

16.50010.000



TypeTransport-volumen (m3)Länge (mm)

Breite (mm)

Höhe (mm)

Verstellung der Schwingen

RCI 09-10-46,51.933

  1.795

1.878

hydro-mechanisch

RCI 11-11-49,52.230

  2.082

2.049hydro-mechanisch
RCI 12-13-412,62.543

2.285

2.162hydro-mechanisch
RCI 13-14-418,72.975

2.417

2.595hydro-mechanisch
Spaltweite css in (mm)150125100

75

50

25

RCI 09-10-4   150125100
RCI 11-11-4  200175150125
RCI 12-13-4 300275

250

225200
RCI 13-14-4500450400

350

300250
Prallbrecher RHS

SBM-Prallbrecher der Type RHS gehören zur Gruppe jener Prallzerkleinerungsmaschinen, die sich durch hohe Durchsatzleistungen und große Zerkleinerungsgrade besonders für Natursteinanwendungen von weichen bis harten Materialien auszeichnen.


SYSTEMDATEN

  RHS RHSK
Zerkleinerung von: Naturstein weich bis hart Naturstein weich bis hart
Aufgabegröße: 0 – 1.250 mm
1.400 x 1.200 x 400 mm		 0 – 300 mm
500 x 300 x 200 mm
Abgabemenge: 250 – 1.000 tph

250 – 700 tph
Masse: 17.500 – 48.100 kg

17.800 – 25.900 kg



Einsatzbereiche

  • Für die Zerkleinerung von weichen bis harten Materialien, wie Kalkstein, Dolomit, Kies, Steinkohle, ...
  • Für Einsätze in der Primärzerkleinerung mit der RHS-Type
  • Für Einsätze in der Sekundärzerkleinerung mit der RHSK-Type
  • Für Einsätze, wenn hoher Feinanteil und wenig Überkorn gefordert wird, durch die optionale Mahlbahn
  • Für die Erzeugung von Qualitätsprodukten mit sehr guter Kornform durch die optionale Mahlbahn
  • Für verschleißintensive Materialien durch hohe Ausnutzungsgrade der Verschleißteile
  • Für die Verwendung im offenen oder geschlossenen Kreislauf, wenn ein sehr hoher Zerkleinerungsgrad gefordert wird
TypeAufgabekorn-klasse Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)Antriebs-leistung (kW)Zerkleine-
rungsgrad bis		Typisches Produkt (mm)
RHS 13-13-40 – 1.0001.200 x 1.000 x 500200 - 325132 - 2001 : 150 – 32; 0 – 56
RHSK 13-13-40 - 300500 x 300 x 200200 - 325132 - 2001 : 150 – 22; 0 – 32
RHS 13-16-40 – 1.0001.200 x 1.000 x 500250 - 400200 - 3551 : 150 – 32; 0 – 56
RHSK 13-16-40 - 300500 x 300 x 200250 - 400200 -355 1 : 150 – 22; 0 – 32
RHS 13-21-40 – 1.0001.200 x 1.000 x 500350 - 600315 - 5001 : 150 – 32; 0 – 56
RHSK 13-21-40 - 300500 x 300 x 200350 - 600315 - 5001 : 150 – 22; 0 – 32
RHS 16-19-40 – 1.2001.400 x 1.200 x 500500 - 800400 - 8001 : 120 – 63; 0 – 200
RHS 16-23-40 - 1.2001.400 x 1.200 x 500600 – 1.000500 - 1.0001 : 120 – 63; 0 – 200





TypeAufgabeöffnung
b x l (mm)		Rotordurch-
messer (mm)		Rotor Drehzahl
(Upm)		Rotor Geschwin-
digkeit (m/s)		Masse Schlagleiste
SF/SSSL (kg)		Masse (kg)Absaugluftmenge
(m3ph)
RHS 13-13-41.260 x 1.0401.280450 - 66630 -44 235 / 360 17.50010.000
RHSK 13-13-41.260 x 5301.280450 - 66030 -44 235 / 360 17.80010.000
RHS 13-16-41.540 x 1.0401.280450 - 66630 -44300 / 51020.50012.000
RHSK 13-16-41.540 x 4601.280450 - 66030 -44300 / 51021.50012.000
RHS 13-21-42.020 x 1.0401.280450 - 66030 -44480 / -25.25015.000
RHSK 13-21-42.020 x 6001.280450 - 66030 -44480 / -25.25015.000
RHS 16-19-41.860 x 1.4301.600350 - 52030 -44470 / -40.10015.000
RHS 16-23-42.260 x 1.3801.600350 - 52030 -44570 / -48.10018.000



TypeTransport-volumen (m3)Länge (mm)Breite (mm)Höhe (mm)Verstellung der Schwingen
RHS 13-13-419,03.040  2.2502.990hydro-mechanisch
RHSK 13-13-419,03.040  2.2502.990hydro-mechanisch
RHS 13-16-420,63.0262.6312.591vollhydraulisch
RHSK 13-16-420,53.0262.6082.591hydro-mechanisch
RHS 13-21-429,53.0403.6102.684hydro-mechanisch
RHSK 13-21-428,63.0403.5612.635hydro-mechanisch
RHS 16-19-449,83.6073.4683.975hydro-mechanisch
RHS 16-23-454,43.5474.0733.733hydro-mechanisch
Spalt (mm)1501251007550
RHS 13-13-4325300275250225
RHSK 13-13-4325300275250225
RHS 13-16-4400375350325300
RHSK 13-16-4400375350325300
RHS 13-21-4600550500450400
RHSK 13-21-4600550500450400
RHS 16-19-4800700600
RHS 16-23-41.000850700

TERTIÄRBRECHER

Prallbrecher SMR

SBM-Prallbrecher der Type SMR gehören zur Gruppe der Prallzerkleinerer, die sich durch hohe Durchsatzleistungen und große Zerkleinerungsgrade auszeichnen. Durch den symmetrischen Maschinenaufbau und der Drehrichtungsumkehr des Brecherrotors kann ein gleichmäßiges Brechprodukt über die Lebensdauer der Schlagleisten erzeugt werden.


SYSTEMDATEN

Zerkleinerung von: Naturstein und Recyclingmaterialien
Aufgabegröße: 0 – 175 mm
200 x 175 x 150 mm
Abgabemenge: 50 – 250 tph
Masse: 8.000 – 14.900 kg



EINSATZBEREICHE

  • Für die Zerkleinerung von mittelharten bis harten Materialien, wie Kalkstein, Dolomit, Kies, Steinkohle und Recyclingmaterialien ohne Fremdkörper
  • Für hohen Kornanteil im Sand- oder im Splittbereich
  • Für geringen Fülleranteil im Sand
  • Für gleichmäßiges Brechprodukt über die Lebensdauer der Schlagleisten
  • Für verschleißintensive Materialien durch höchste Ausnutzungsgrade der Verschleißteile
  • Für die Erzeugung von Qualitätsprodukten mit sehr guter Kornform
  • Für die Verwendung im offenen oder geschlossenen Kreislauf, wenn ein sehr hoher Zerkleinerungsgrad gefordert wird
  • In der Tertiärzerkleinerung für hochwertige Endprodukte
TypeAufgabekorn-klasse Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

SMR 10-05-40 – 125150 x 125 x 10050 - 100

55 - 132

1 : 15

0 – 22; 0 – 32

SMR 10-10-40 - 125150 x 125 x 100100 -200

110 - 250

1 : 15

0 – 22; 0 – 32

SMR 13-07-40 – 125200 x 175 x 150100 – 250

132 - 250

1 : 15

0 – 22; 0 – 32



TypeAufgabeöffnung
b x l (mm)		Rotordurch-
messer (mm)		Rotor Drehzahl
(Upm)

Rotor Geschwin-
digkeit (m/s)

Masse Schlagleiste
 (kg)

Masse (kg)

Absaugluftmenge
(m3ph)

SMR 10-05-4515 x 2601.080500 - 90030 -50

4 x 100

8.000

2.900

SMR 10-10-41.015 x 2601.080500 - 90030 -504 x 20012.1004.700
SMR 13-07-4640 x 4001.300400 - 75030 -504 x 18514.9006.000



TypeTransport-volumen (m3)Länge (mm)

Breite (mm)

Höhe (mm)

Verstellung der Schwingen

SMR 10-05-410,83.255

  1.580

2.100

mechanisch

SMR 10-05-411,53.450

  1.580

2.100hydraulisch
SMR 10-10-414,23.255

2.070

2.100hydraulisch
SMR 10-10-415,13.455

2.070

2.100hydraulisch
SMR 13-07-422,24.270

2.000

2.600hydraulisch
Spalt (mm)605040

30

02

10

SMR 10-05-410095907060

50

SMR 10-10-4200190180140120100
SMR 13-07-4200190180

140

120

100

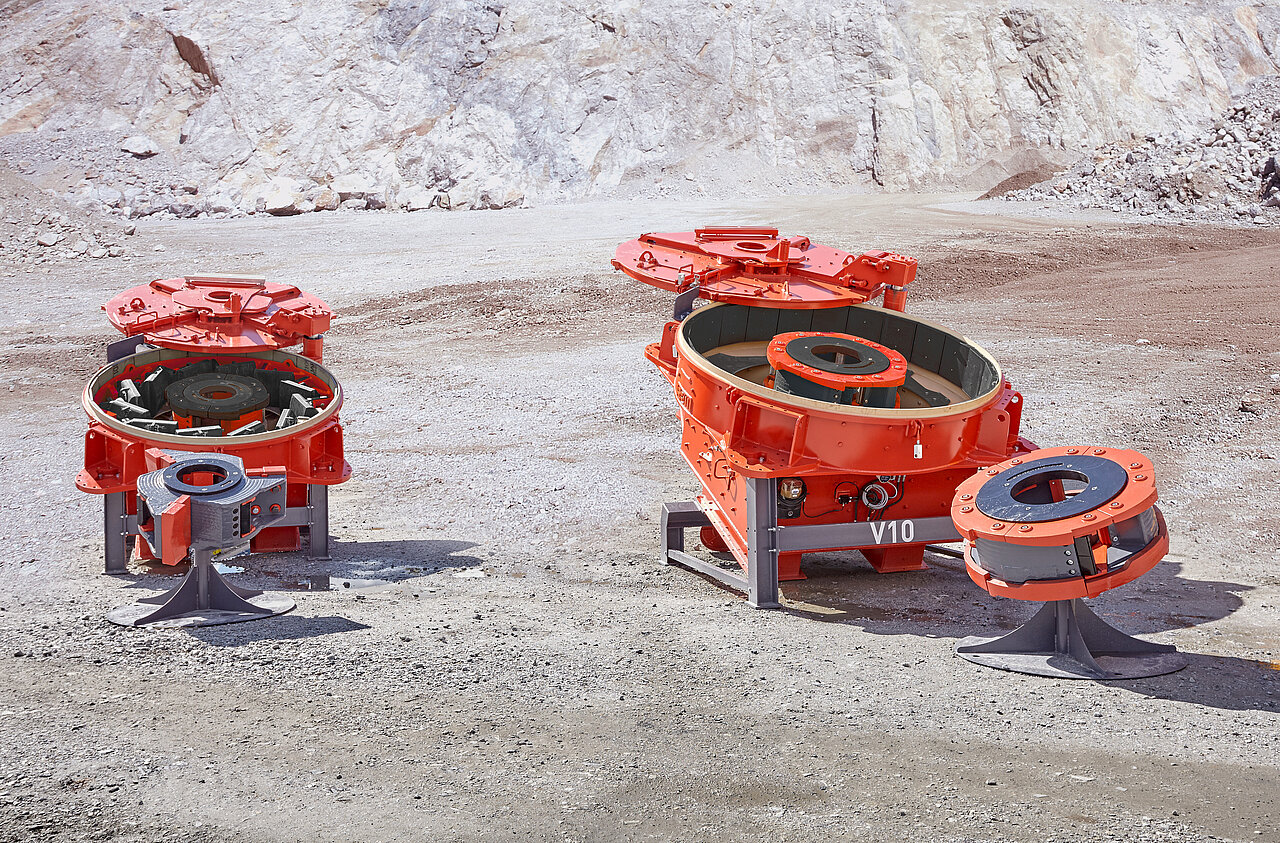

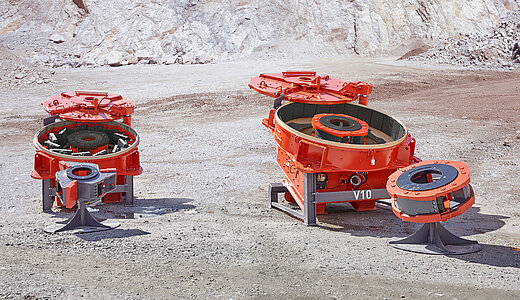

Vertikalbrecher V

SBM Vertikalprallbrecher der Type V gehören zur Gruppe jener Prallzerkleinerer, die sich durch einfachen Aufbau, gute Durchsatzleistungen und gleichmäßige, qualitativ hochwertige Endprodukte im Tertiärbereich auszeichnen.



SYSTEMDATEN

Zerkleinerung von:Naturstein und Recyclingmaterialien
Aufgabegröße:0 – 35 mm
45 x 35 x 25 mm
Abgabemenge:30 - 180 tph
Masse:6.100 - 8.600 kg

Einsatzbereiche

  • Für die Zerkleinerung in der dritten Brechstufe von mittelharten bis harten Natursteinen
  • Für die Kubizierung von schlecht geformten Körnungen
  • Für die Erzeugung von naturähnlich gerundeten Sanden
  • Für die Anreicherung von Feinkörnungen
  • Für verschleißintensive Materialien
  • Für die Erzeugun von Qualitätsprodukten mit sehr guter Kornform
  • Für eine gleichmäßige Sieblinie unabhängig vom Verschleißzustand der Hauptverschleißteile
  • Für eine selektive Zerkleinerung bei unterschiedlichen qualitativen und/oder harten Aufgabematerialien
Type Aufgabekorn-klasse Di (mm) Aufgabe-größe max.  (mm) Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

V 08

0 – 35

45 x 35 x 25

30 - 85

70 - 160

 1 : 4

0 - 4; 0- 22

V 10

 0 – 35 45 x 35 x 25

50 - 140

90 - 250

 1 : 4 0 - 4; 0- 22

V 10-H

 0 – 35 45 x 35 x 25

50 - 160

132 - 250

 1 : 4 0 - 4; 0- 22
Type Aufgabeöffnung
b x l (mm)		 Rotordurch-
messer (mm)

Rotor Geschwin-
digkeit (m/s)

Masse Schlagleiste
 (kg)

Masse (kg)

Absaugluftmenge
(m3ph)

V 08

 250 800 40 -80 1.450 - 1.950 6.100 4.900

V 10

 280 1.000 40 -80 1.150 - 1.550 8.200 5.200

V 10-H

 280 1.000 40 -80 1.150 - 1.550 8.600 5.200

Type

Transport-volumen (m3)

 Länge (mm)

Breite (mm)

Höhe (mm)

Einlaufregelung
V 08 13,8 3.340 2.335 1.770

mechanisch / hydraulisch
V 10  20,1 3.757 2.604 2.060

mechanisch / hydraulisch
V 10-H 20,1 3.757 2.604 2.060

mechanisch / hydraulisch
Prallbrecher CI

SBM-Prallbrecher der Type CI gehören zur Gruppe jener Prallzerkleinerer, die sich durch einfachen Aufbau, gute Durchsatzleistungen und hohe Zerkleinerungsgrade im Tertiärbereich auszeichnen.


SYSTEMDATEN

Zerkleinerung von:

Naturstein und Recyclingmaterialien
Aufgabegröße:

0 – 125 mm
150 x 125 x 100 mm
Abgabemenge:

50 – 75 tph
Masse:

4.900 kg



Einsatzbereich

  • Für die Zerkleinerung von mittelharten Materialien, wie Kalkstein, Dolomit, Kies, Steinkohle, Phosphate, ...
  • Für Überkornzerkleinerung bei kleineren Mengen
  • Für geringen Fülleranteil im Sand
  • Für verschleißintensive Materialien durch hohe Ausnutzungsgrade der Verschleißteile
  • Für die Erzeugung von Qualitätsprodukten mit guter Kornform
  • Für die Verwendung im offenen oder geschlossenen Kreislauf, wenn sehr hoher Zerkleinerungsgrad gefordert wird
  • In der Tertiärzerkleinerung für hochwertige Endprodukte
TypeAufgabe-kornklasse di - Di (mm)Aufgabe-größe max.  (mm)Durchsatz-leistung (tph)

Antriebs-leistung (kW)

Zerkleine-
rungsgrad bis

Typisches Produkt (mm)

CI 85-60-30 – 125150 x 125 x 10050 - 75

55 - 75

1 : 15

0 – 22; 0 - 32



TypeAufgabe
öffnung
b x l (mm)		Rotordurch-
Messer (mm)		Rotor-
drehzahl
(Upm)

Rotorge-schwindig-keit (m/s)

Masse Schlagleiste(kg)

Masse Maschine
(kg)

Absaug-luftmenge
(m3ph)

CI 85-60-3620 x 270865650 - 900

 30 - 45

3 x 1044.900

2.500



TypeTransport-volumen (m3)Länge (mm)

Breite (mm)

Höhe (mm)

Verstellung der Schwingen

CI 85-60-36,12.266

  1.496

1.800

mechanisch

Spalt  (mm)605040

30

20

15

CI 85-60-37565554535

30

Kontaktieren Sie uns oder finden Sie einen Vertriebspartner in Ihrer Nähe

Kontakt Vertriebspartner finden
